Interrupteur de verrouillage pour scooter Arwibon Q30Pro

Contacteur à clé pour trottinette Arwibon Q30Pro

Contacteur à clé de remplacement pour la trottinette électrique Arwibon Q30Pro.

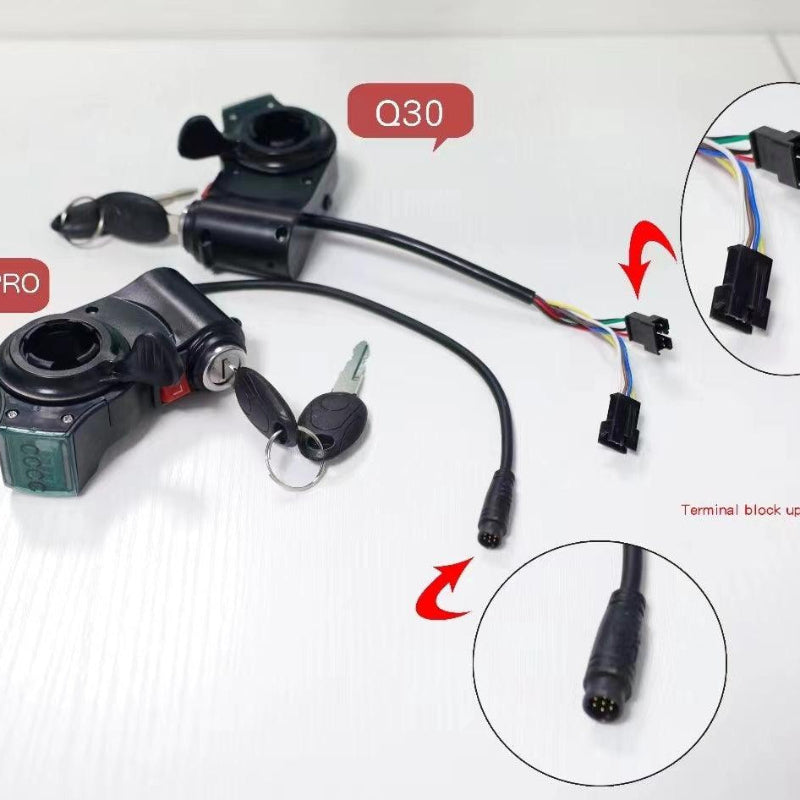

Ce contacteur à clé est utilisé pour remplacer un interrupteur d'allumage endommagé ou défectueux. Il se connecte au système de câblage de la trottinette et contrôle l'activation de l'alimentation via la clé.
Caractéristiques du produit
- Modèle compatible : Trottinette électrique Arwibon Q30Pro
- Fonction : Allumage par clé et contrôle de l'alimentation
- Le paquet comprend : 1 × assemblage de contacteur à clé avec clés
L'interrupteur de remplacement restaure la fonction de contrôle de l'alimentation d'origine lorsque la trottinette ne peut pas être allumée normalement en raison d'un verrouillage à clé endommagé, d'un interrupteur usé ou d'un problème de câblage.

Guide de remplacement

Comment retirer le verrouillage à clé de la trottinette Arwibon Q30Comment installer le verrouillage à clé de la trottinette Arwibon Q30

1. Ouvrir le couvercle du plateau
Retirez les vis du couvercle du plateau de la trottinette à l'aide de l'outil approprié. Soulevez le couvercle avec précaution pour accéder à la zone de la batterie et du contrôleur.
2. Déconnecter le câblage du verrouillage à clé
Repérez les fils de commande du verrouillage à clé à l'intérieur du compartiment de la batterie. Débranchez les connecteurs de l'interrupteur à clé du faisceau de câblage principal.
Le verrouillage à clé du Q30Pro utilise plusieurs petits connecteurs. Vérifiez les couleurs des fils et la position des connecteurs avant de débrancher.
3. Retirer l'ancien assemblage du verrouillage à clé
Tirez le faisceau de câblage déconnecté à travers le cadre de la trottinette vers la zone du guidon.
Retirez la poignée du guidon et le levier de frein si nécessaire pour accéder à l'assemblage du verrouillage à clé. Desserrez les vis de fixation et faites glisser l'ancien contacteur à clé hors du guidon.
4. Installer le nouveau contacteur à clé
Avant de passer le nouveau câble, utilisez un fil guide fin ou un outil similaire pour aider à tirer le câble à travers la potence de la trottinette.
Enveloppez l'extrémité du connecteur avec du ruban adhésif pour faciliter son passage à travers le tube étroit sans qu'il ne reste coincé.
5. Connecter le câblage
Une fois que le nouveau câble atteint le compartiment de la batterie, connectez les fils du verrouillage à clé aux connecteurs correspondants sur le faisceau de la trottinette.
Assurez-vous que tous les connecteurs sont entièrement insérés et que les fils sont correctement organisés.
6. Installer le contacteur et la gaine de protection
Fixez le nouveau contacteur à clé sur le guidon et réinstallez les pièces retirées.
Organisez les fils externes et réinstallez la gaine de protection en spirale. Laissez les positions de câble requises ouvertes pour :
- Le câble de frein avant
- Le câble de frein arrière
- Le fil du phare
Assurez-vous que les câbles ne sont ni tordus, ni étirés, ni pincés.
Vérification finale avant de rouler
- Tournez la clé et confirmez que la trottinette s'allume normalement.
- Vérifiez que l'écran et les fonctions électriques fonctionnent correctement.
- Confirmez que tous les connecteurs sont sécurisés.
- Assurez-vous que le câblage n'entrave pas le mouvement du guidon.
N'utilisez pas la trottinette si le contacteur à clé ne fonctionne pas correctement ou si un câblage reste lâche.
