Moteur de roue arrière pour trottinette électrique Arwibon Q30

⚠️ Avis important :
Les moteurs de roue arrière Arwibon Q30 existent en anciennes et nouvelles versions. Les connecteurs et les spécifications du moteur peuvent varier. Avant de commander, veuillez confirmer le modèle de votre moteur.

Veuillez fournir le numéro de moteur avant l'achat.
Le numéro de moteur se trouve sur le côté du moteur. Veuillez vérifier l'étiquette sur votre moteur d'origine et nous envoyer une photo pour confirmation.

Informations sur le produit

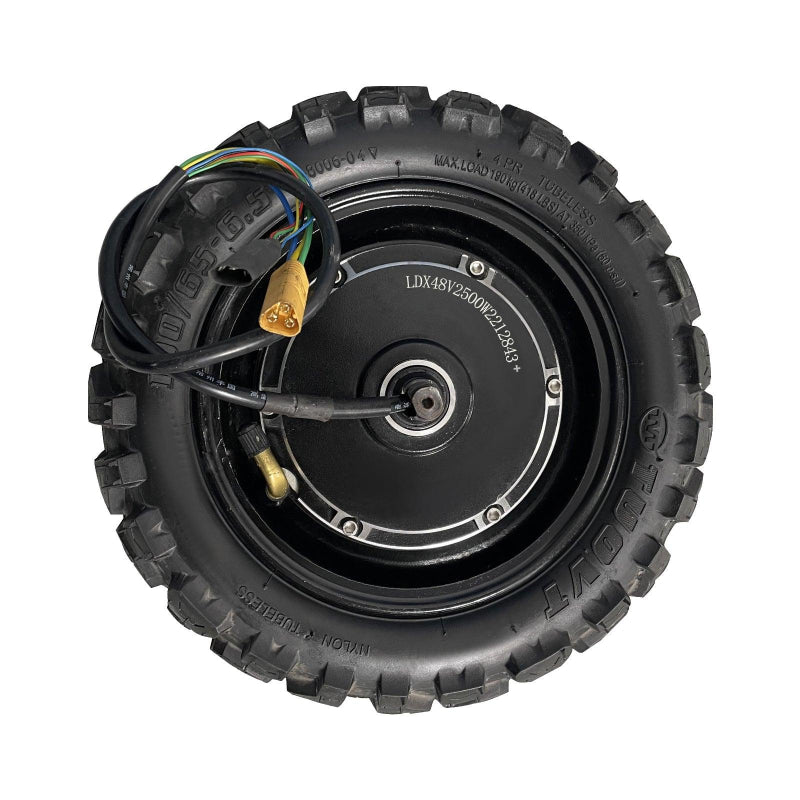

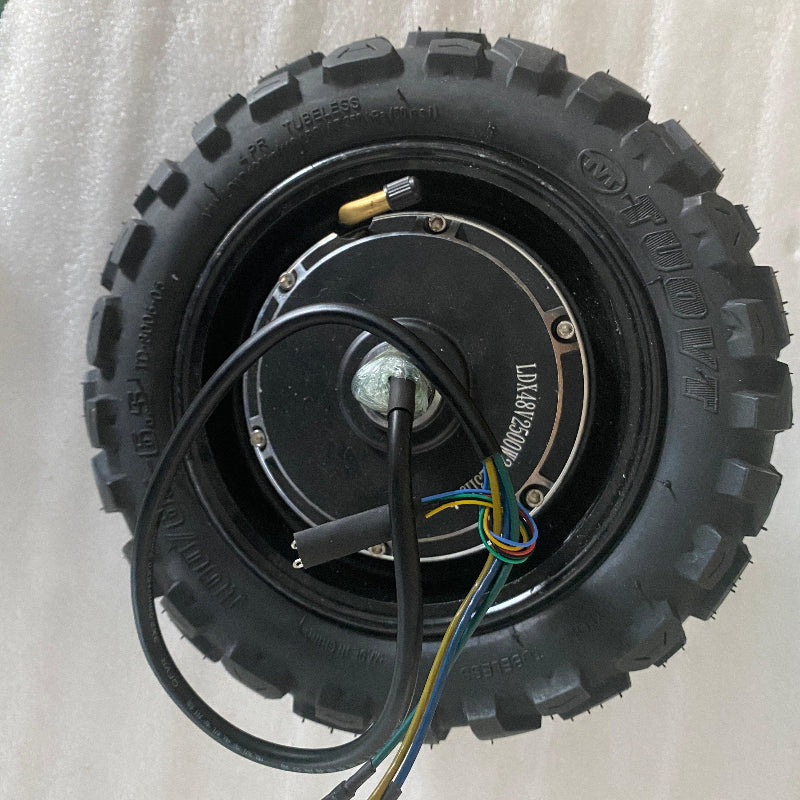

Ensemble moteur de roue arrière 48V 2500W pour Arwibon Q30

Ce produit comprend :

• Ensemble moteur de roue arrière
• Vis de couvercle de moteur
• Manchon de contrôleur de moteur
• Vis associées

⚠️ Remarque :
Ce produit est un ensemble moteur de roue arrière complet incluant le pneu.
Vous n'avez pas besoin d'acheter un pneu séparément. L'ensemble moteur peut être installé avec votre pneu d'origine.

Caractéristiques du produit

Pièce de rechange d'origine pour Q30

Conçu pour le système de propulsion arrière de la trottinette électrique Arwibon Q30. Il remplace les ensembles moteur de roue arrière endommagés ou usés.

Système de propulsion arrière puissant

Le moteur 48V 2500W fournit la puissance nécessaire à l'accélération, au franchissement de côtes et à l'utilisation quotidienne.

Ensemble moteur complet

Le colis comprend l'unité de moteur de roue arrière, facilitant le remplacement sans avoir à remonter le moteur séparément.

Confirmation du modèle requise

Comme les moteurs du Q30 ont différentes versions, veuillez confirmer :

• Le numéro de moteur
• Le type de connecteur
• L'apparence du moteur d'origine

avant de commander.

Guide de remplacement du moteur de roue arrière Arwibon Q30

Outils requis

• Jeu de clés Allen
• Grande clé à fourche
• Tournevis
• Ruban isolant (si nécessaire)

Comment démonter la roue arrière de la trottinette Arwibon Q30

1. Débrancher le câblage du moteur

Avant de retirer la roue, débranchez les câbles du moteur.

1. Ouvrez le compartiment de la batterie.
2. Localisez la connexion du câble du moteur arrière.
3. Débranchez le connecteur moteur jaune à 3 broches (fils épais jaune, vert, bleu).
4. Débranchez le petit connecteur de signal blanc (câble du capteur à effet Hall).
5. Assurez-vous que les câbles sont libres et peuvent accompagner le mouvement de la roue.

2. Déposer l'étrier de frein arrière

1. Localisez l'étrier de frein arrière.
2. Utilisez une clé Allen pour retirer les deux vis de fixation de l'étrier.
3. Retirez délicatement l'étrier de frein du disque de frein.

Ne tirez pas sur le câble de frein et ne l'endommagez pas.

3. Retirer l'ensemble moteur de roue arrière

1. Utilisez une grande clé pour desserrer les écrous des deux côtés de l'axe arrière.
2. Retirez les écrous d'axe et les rondelles.
3. Tenez la roue arrière à deux mains.
4. Tirez la roue vers l'arrière pour la sortir de la fente du cadre arrière.
5. Faites passer délicatement le câble du moteur hors du cadre.

L'ancien ensemble moteur de roue arrière est maintenant retiré.

Comment installer la roue arrière de la trottinette Arwibon Q30

1. Installer l'ensemble roue arrière

1. Placez la nouvelle roue motrice dans la fente du cadre arrière.
2. Alignez l'axe du moteur avec la position de montage.
3. Faites passer le câble du moteur à travers l'ouverture du cadre.

Assurez-vous que le câble n'est pas pincé par l'axe ou le cadre.

2. Serrer l'axe arrière

1. Installez les rondelles d'origine.
2. Serrez les écrous d'axe des deux côtés.
3. Assurez-vous que la roue est fermement fixée et ne présente aucun jeu latéral.

3. Installer l'étrier de frein arrière

1. Replacez l'étrier de frein sur le disque de frein.
2. Alignez les trous de montage.
3. Serrez les deux vis de fixation avec une clé Allen.

Faites tourner la roue à la main et vérifiez que le disque de frein tourne normalement.

4. Brancher le câblage du moteur

Ouvrez le compartiment de la batterie.

Reconnectez :

Connecteur d'alimentation moteur

Branchez le connecteur jaune à 3 broches :

• Fil jaune
• Fil vert
• Fil bleu

Connecteur du capteur à effet Hall

Branchez le connecteur de signal blanc multi-broches.

Assurez-vous que tous les connecteurs sont parfaitement insérés.

Test final

Avant de rouler :

1. Allumez la trottinette.
2. Soulevez la roue arrière du sol.
3. Testez l'accélérateur lentement.
4. Vérifiez la rotation et le bruit du moteur.
5. Testez le frein arrière.

Une fois le bon fonctionnement confirmé, refermez le compartiment de la batterie.

Modèle compatible

Trottinette électrique Arwibon Q30

Le colis contient

• 1 × Ensemble moteur de roue arrière
• Vis et accessoires associés

Veuillez envoyer votre numéro de moteur d'origine avant l'achat pour confirmer la compatibilité.
