Phare de scooter Arwibon Q30

Phare avant pour trottinette Arwibon Q30

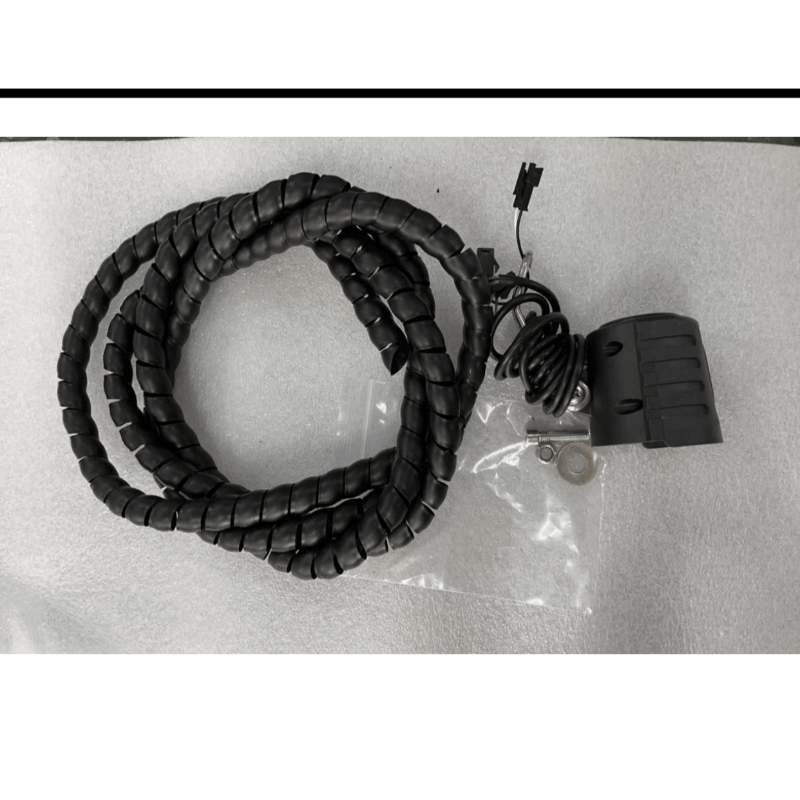

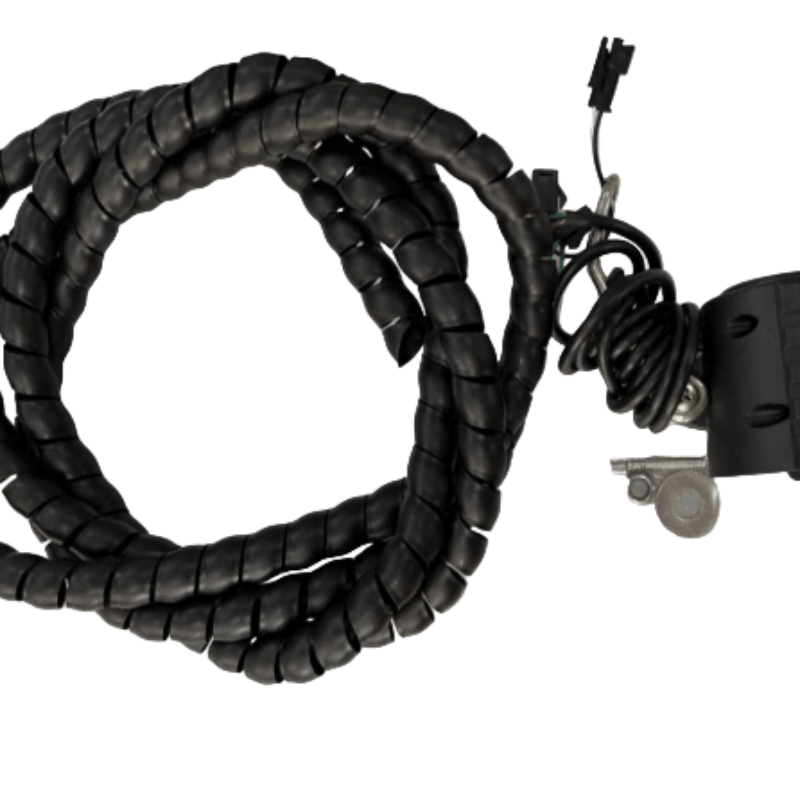

Phare avant pour trottinette électrique Arwibon Q30

Le phare Arwibon Q30 est un accessoire de remplacement direct conçu pour restaurer le système d'éclairage avant de votre trottinette électrique Q30.

Le phare se connecte directement au système électrique de la trottinette et fournit un éclairage avant clair pour la conduite de nuit, les conditions de faible luminosité et les trajets quotidiens.

Caractéristiques du produit

• Remplacement direct pour Arwibon Q30

  • Conçu pour correspondre à la position de montage et au câblage d'origine.

• Éclairage avant lumineux

  • Offre une visibilité claire pendant la conduite de nuit et aide les conducteurs à voir l'état de la route devant eux.

• Câblage intégré

  • Livré avec le faisceau de câbles de style original pour une connexion directe au système de la trottinette.

• Construction durable

  • Conçu pour les conditions de conduite en extérieur avec une protection contre les vibrations quotidiennes et l'exposition aux intempéries.

Guide de remplacement du phare avant Arwibon Q30

Outils nécessaires

• Clé Allen
• Clé plate
• Ruban isolant (recommandé pour la protection des câbles)

Comment retirer le phare avant de la trottinette Arwibon Q30

1. Débrancher l'alimentation et le câble du phare

1. Éteignez complètement la trottinette avant de commencer le remplacement.
2. Ouvrez le couvercle du compartiment de la batterie.
3. Débranchez d'abord le connecteur d'alimentation principal jaune XT60 pour couper l'alimentation.
4. Localisez le connecteur du câble du phare à l'intérieur du compartiment de la batterie.
5. Appuyez sur le verrou du connecteur et débranchez le câblage du phare.

Important : Ne retirez pas le phare tant que la trottinette est encore sous tension.

2. Retirer le câble du phare

1. Suivez le câble du phare depuis la zone de la fourche avant jusqu'au compartiment de la batterie.
2. Retirez le câble de la gaine de protection en spirale noire.
3. Tirez lentement le câble hors de la gaine de protection jusqu'à ce que le câble du phare soit complètement séparé du cadre de la trottinette.

Note : Ne tirez pas sur le câble avec force pour éviter d'endommager le connecteur.

3. Retirer l'ancien ensemble de phare

1. Localisez la vis fixant le support du phare au-dessus du garde-boue avant.
2. Utilisez une clé Allen pour maintenir la vis.
3. Utilisez une clé en dessous pour maintenir l'écrou.
4. Retirez la vis, la rondelle et l'écrou.
5. Retirez l'ancien ensemble phare et support.

Comment installer le phare avant de la trottinette Arwibon Q30

1. Installer le support du phare

1. Placez le nouvel ensemble de phare sur la position de montage d'origine.
2. Alignez le trou de montage avec le support du garde-boue avant.
3. Insérez la vis avec la rondelle.
4. Serrez l'écrou par le bas à l'aide d'une clé.

Assurez-vous que le support du phare est fermement fixé et qu'il ne tremble pas.

2. Acheminer le câble du phare

1. Guidez le nouveau câble du phare le long de la fourche avant.
2. Insérez le câble dans la gaine de protection en spirale noire.
3. Acheminez le câble dans le compartiment de la batterie.

Important : Laissez suffisamment de longueur de câble près de la zone du guidon afin que le câble ne soit pas tiré lors des virages.

3. Connecter le câblage du phare

1. Connectez la prise du phare au connecteur correspondant à l'intérieur du compartiment de la batterie.
2. Assurez-vous que le connecteur est complètement inséré et verrouillé.
3. Après avoir confirmé que tout le câblage est correctement connecté, rebranchez le connecteur d'alimentation principal jaune XT60.

Test final avant de rouler

Après l'installation :

• Allumez la trottinette.
• Allumez le phare et vérifiez qu'il fonctionne correctement.
• Vérifiez que l'angle du phare est approprié.
• Confirmez que le câble n'est pas pincé ou étiré.
• Fermez le couvercle du compartiment de la batterie après le test.

Modèle compatible :
Trottinette électrique Arwibon Q30

Le colis inclut :
1 × Ensemble phare avant Q30
