Moteur et pneu pour scooter électrique Arwibon GT08

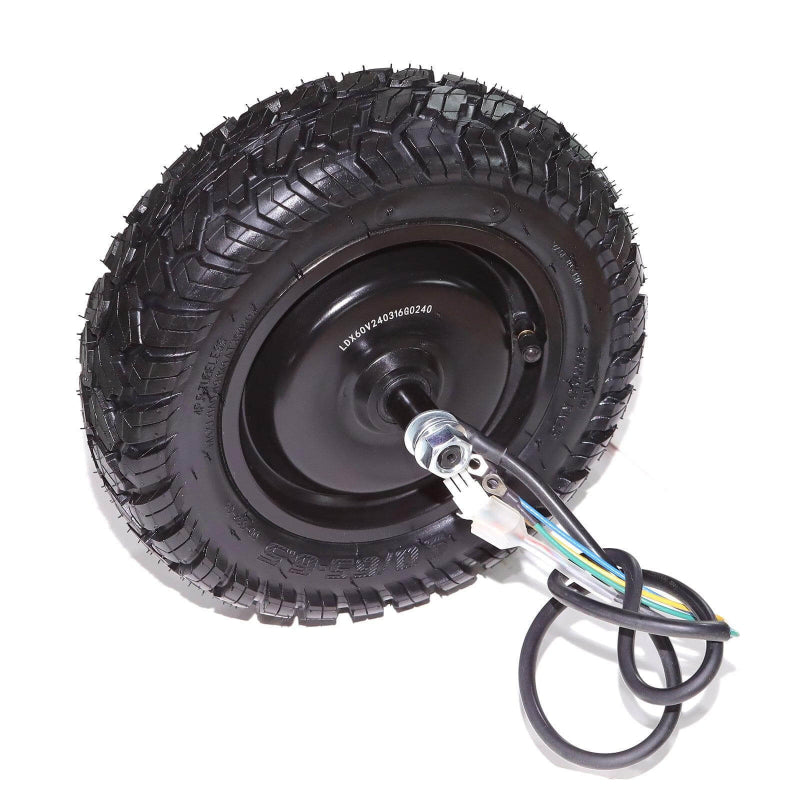

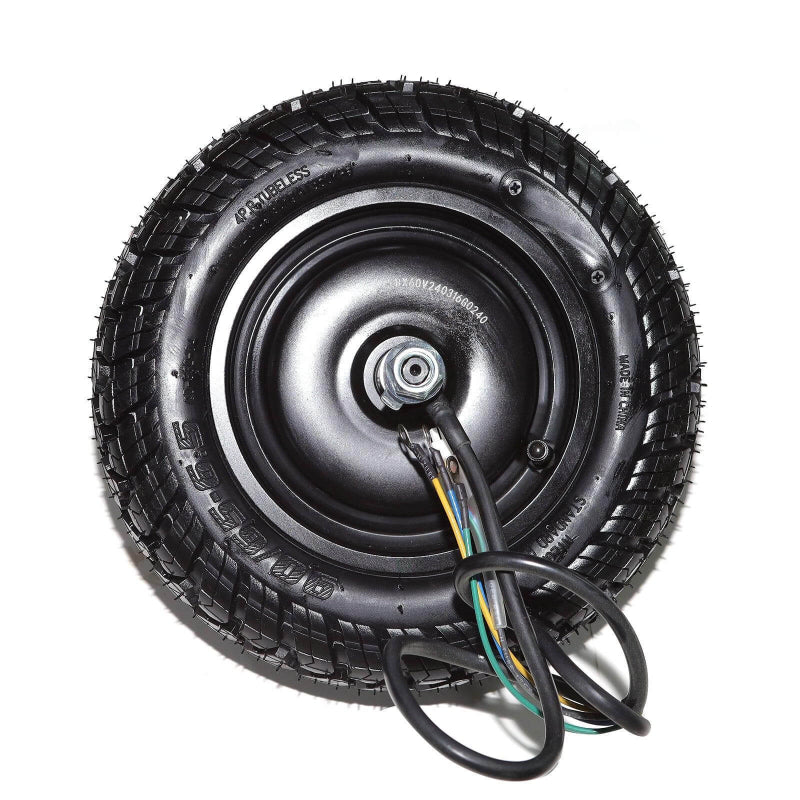

Ensemble moteur et pneu pour trottinette électrique Arwibon GT08

Remplacement du moteur et du pneu avant / arrière pour trottinette électrique Arwibon GT08

⚠️ Veuillez confirmer la position de la roue avant l'achat.
Ce produit existe en deux versions : Ensemble moteur et pneu de roue avant et Ensemble moteur et pneu de roue arrière. Veuillez sélectionner la version correcte en fonction de votre trottinette.

Détails du produit

• Modèle : Trottinette électrique Arwibon GT08
• Pièce : Ensemble moteur + pneu
• Taille : 11 pouces
• Options : Roue avant / Roue arrière
• Fonction : Remplacer un moteur endommagé ou un ensemble de pneu usé
• Contenu de l'emballage : 1 × Ensemble moteur et pneu

Guide de remplacement du moteur et du pneu de l'Arwibon GT08

(Guide de remplacement du moteur de roue avant / arrière)

⚠️ Consigne de sécurité

• Éteignez complètement la trottinette avant toute réparation.
• Débranchez le connecteur d'alimentation de la batterie avant de toucher au câblage du moteur.
• La roue moteur est lourde. Soutenez la trottinette de manière sécurisée avant de la retirer.
• Gardez toutes les rondelles et les entretoises dans leur position d'origine lors du démontage.

Outils nécessaires

• Jeu de clés Allen
• Grande clé plate ou clé à douille
• Tournevis
• Ciseaux ou pince coupante
• Nouveaux serre-câbles

Comment démonter le moteur d'une trottinette électrique Arwibon GT08

Étape 1 : Préparer la trottinette

1. Éteignez la trottinette GT08.
2. Placez la trottinette sur une surface de travail stable.
3. Soulevez la roue qui nécessite un remplacement :
   • Pour le remplacement du moteur avant, soutenez l'avant de la trottinette.
   • Pour le remplacement du moteur arrière, soutenez l'arrière de la trottinette.
4. Assurez-vous que la roue est complètement hors du sol avant de commencer.

Étape 2 : Débrancher le câblage du moteur

1. Retirez les vis du capot du plateau avec une clé Allen.
2. Ouvrez soigneusement le capot du plateau pour accéder à la zone du contrôleur.
3. Localisez la connexion du câble moteur.
4. Débranchez d'abord la fiche d'alimentation de la batterie.

⚠️ Important :
Ne débranchez jamais les fils du moteur tant que la batterie est connectée.

5. Débranchez les câbles du moteur :
   • Fils de phase (jaune, bleu, vert)
   • Connecteur de signal du moteur
6. Coupez les serre-câbles fixant le câble moteur au cadre.
7. Retirez le câble moteur de son cheminement d'origine.

Étape 3 : Retirer les composants du frein

1. Localisez l'étrier de frein près de la roue.
2. Retirez les vis de fixation de l'étrier.
3. Écartez soigneusement l'étrier.

⚠️ Ne pressez pas le levier de frein après avoir retiré l'étrier.

4. Gardez l'étrier de frein à l'écart de la zone de travail pour éviter tout dommage.

Étape 4 : Retirer l'ensemble moteur et pneu usé

1. Localisez les écrous d'essieu des deux côtés de la roue.
2. Utilisez une grande clé pour desserrer les écrous d'essieu.
3. Retirez les écrous et gardez les rondelles dans l'ordre.
4. Tenez fermement la roue moteur à deux mains.
5. Sortez l'ensemble de la roue de la fourche avant ou du bras oscillant arrière.

⚠️ Remarque :
La roue moteur est lourde. Ne la laissez pas tomber brusquement, car cela pourrait endommager le câble du moteur ou les connecteurs.

Comment installer un moteur de trottinette électrique Arwibon GT08

Étape 5 : Installer le nouvel ensemble moteur et pneu

1. Placez la nouvelle roue moteur dans sa position de montage d'origine.
2. Assurez-vous que l'essieu est bien logé dans la fente de montage.
3. Installez les rondelles et les entretoises d'origine dans le même ordre.
4. Serrez les deux écrous d'essieu uniformément.

Vérifiez que :

• La roue est centrée
• L'essieu est bien en place
• La roue tourne librement

Étape 6 : Rebrancher le câblage du moteur

1. Faites passer le nouveau câble moteur par le cheminement d'origine.
2. Branchez les fils de phase du moteur :
   • Jaune → Jaune
   • Bleu → Bleu
   • Vert → Vert
3. Branchez la fiche de signal du moteur.
4. Fixez le câble avec de nouveaux serre-câbles.

Assurez-vous que :

• Le câble ne touche pas le pneu
• Le câble n'est pas tendu lors des virages
• Les connecteurs sont entièrement insérés

Étape 7 : Réinstaller les composants du frein

1. Réinstallez l'étrier de frein sur le support de montage.
2. Serrez les vis de fixation.
3. Faites tourner la roue à la main.
4. Vérifiez que le disque de frein ne frotte pas excessivement.
5. Ajustez la position de l'étrier si nécessaire.

Test final

Avant de refermer le capot du plateau :

1. Rebranchez la fiche d'alimentation de la batterie.
2. Allumez la trottinette.
3. Soulevez la roue et testez doucement l'accélérateur.
4. Vérifiez :
   • Le sens de rotation du moteur
   • La fluidité de l'accélération
   • L'absence de bruit anormal
   • Le fonctionnement du frein

Une fois le bon fonctionnement confirmé :

1. Organisez le câblage interne.
2. Réinstallez le capot du plateau.
3. Serrez toutes les vis.

Le remplacement de l'ensemble moteur et pneu pour Arwibon GT08 est terminé.
