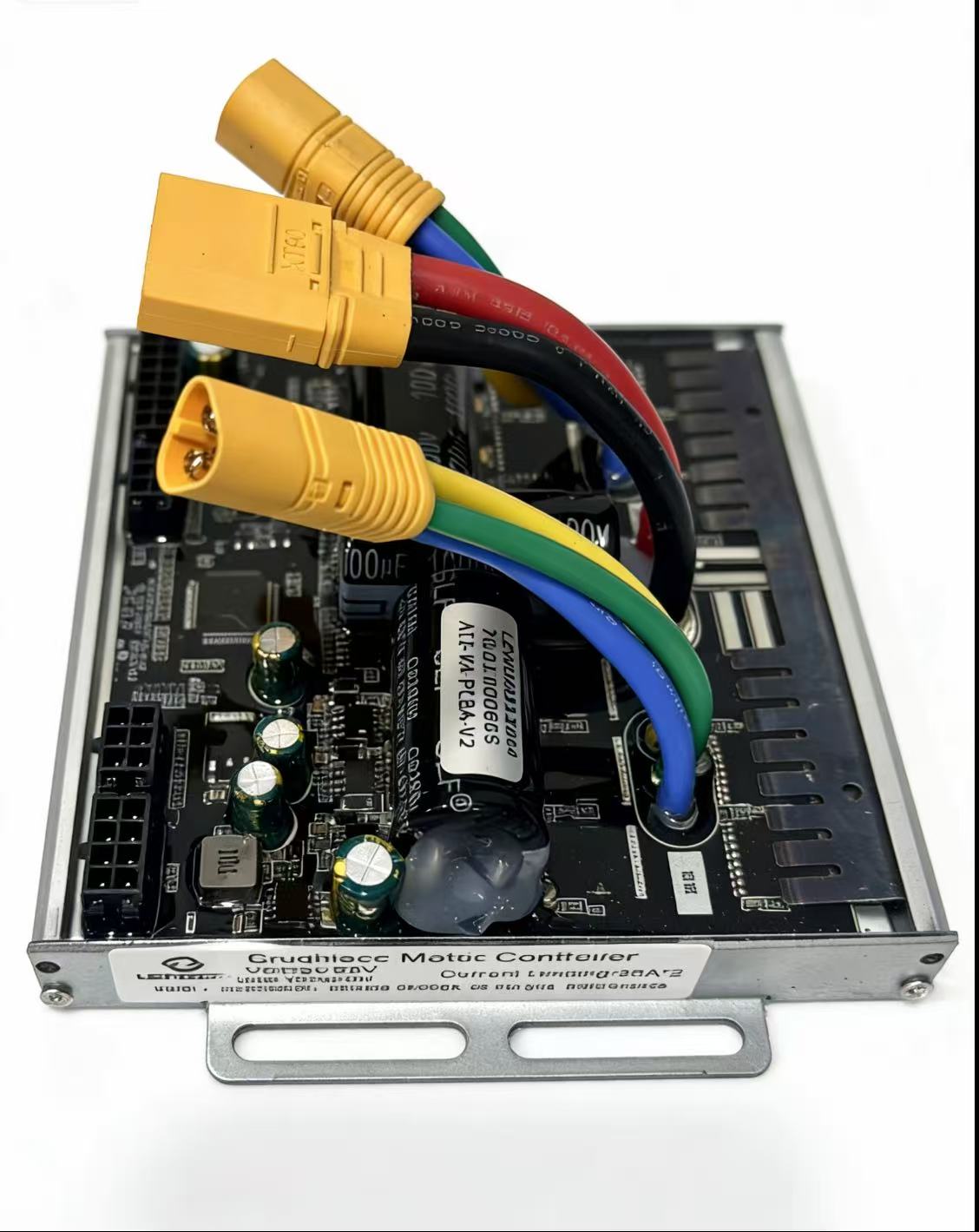

Contrôleur de Trottinette Électrique Arwibon GT06Plus

Contrôleur pour trottinette électrique Arwibon GT06Plus

Ce contrôleur de remplacement est conçu pour la trottinette électrique à double moteur Arwibon GT06Plus. La GT06Plus utilise des contrôleurs distincts pour les moteurs avant et arrière ; il est donc indispensable de confirmer le modèle de contrôleur et le câblage appropriés avant tout remplacement.
Veuillez nous contacter avant de commander et envoyez-nous une photo nette de votre contrôleur d'origine, de son étiquette et de ses connecteurs. Nous vous aiderons à vérifier la compatibilité avant votre achat.

Veuillez vérifier avant de commander
Confirmez que votre trottinette est bien une Arwibon GT06Plus.
Comparez le contrôleur, l'étiquette, les câbles et les connecteurs avec votre pièce d'origine.
La GT06Plus utilise des contrôleurs séparés pour les moteurs avant et arrière. Assurez-vous de remplacer le bon contrôleur.
Ne passez pas commande en vous basant uniquement sur le nom du modèle de la trottinette si votre contrôleur d'origine ou vos connecteurs diffèrent de ceux présentés sur les photos du produit.
Vous n'êtes pas sûr du contrôleur dont vous avez besoin ? Envoyez-nous des photos de votre contrôleur d'origine et du câblage avant de passer commande.

Avant l'installation

Le remplacement du contrôleur nécessite un accès au compartiment de la batterie et à plusieurs connexions électriques.
Éteignez complètement la trottinette avant de commencer. Prenez des photos de l'emplacement du contrôleur d'origine et du câblage avant de débrancher quoi que ce soit.
Nous vous recommandons de regarder l'intégralité de la vidéo d'installation au préalable, en particulier les sections montrant le contrôleur A et le contrôleur B.

Guide d'installation du contrôleur GT06Plus

1. Identifier le contrôleur A et le contrôleur B

La GT06Plus utilise deux contrôleurs de moteur :
Contrôleur A – Moteur avant — présenté à 00:24 et 02:15
Contrôleur B – Moteur arrière — présenté à 00:08 et 02:00
Identifiez le bon contrôleur avant de connecter le câblage du moteur.

2. Connecter le câblage du contrôleur
Suivez la vidéo pour connecter les câbles du contrôleur au câblage correspondant à l'intérieur du compartiment de la batterie.
Prêtez une attention particulière aux connexions d'alimentation, aux câbles de phase du moteur et aux autres fiches de câblage. Faites correspondre chaque connexion au câblage d'origine et aux positions indiquées dans la vidéo.
Ne forcez pas sur les connecteurs et n'essayez pas de deviner une connexion si les fiches ne correspondent pas.

3. Installer et fixer les contrôleurs
Positionnez les contrôleurs à l'intérieur du compartiment de la batterie comme indiqué dans la vidéo.
Utilisez les vis de montage pour les fixer en place. Assurez-vous que les contrôleurs ne peuvent pas bouger à l'intérieur du compartiment.

4. Organiser le câblage
Organisez le câblage autour de la batterie et des contrôleurs avant de fermer le compartiment.
Assurez-vous que tous les connecteurs sont parfaitement insérés et qu'aucun fil n'est coincé sous les contrôleurs ou placé là où le couvercle pourrait les pincer.

5. Connecter l'éclairage du plateau et fermer le compartiment
Avant de réinstaller le couvercle du plateau, connectez le câble d'éclairage du panneau lumineux du plateau au câblage correspondant à l'intérieur de la trottinette.
Vérifiez le câblage une dernière fois, puis positionnez soigneusement le couvercle sans pincer aucun câble.

Comment remplacer le contrôleur de la trottinette Arwibon GT06Plus

Vérification après installation

Avant de rouler :
Vérifiez que le contrôleur A est connecté au moteur avant et le contrôleur B au moteur arrière.
Vérifiez toutes les connexions d'alimentation, de moteur et de câblage.
Assurez-vous que les deux contrôleurs sont solidement fixés.
Vérifiez qu'aucun câble n'est lâche, pincé ou sous tension.
Allumez la trottinette et vérifiez l'absence de comportement anormal.
Testez le fonctionnement des moteurs avant et arrière avant une utilisation normale.
Vérifiez l'éclairage du plateau après avoir reconnecté le couvercle.
Pour le premier essai, gardez la trottinette immobile ou testez-la à basse vitesse dans une zone sécurisée. Si l'un des moteurs ne fonctionne pas normalement, éteignez la trottinette et vérifiez à nouveau le contrôleur et le câblage avant de rouler.
