Interruptor de bloqueo para scooter Arwibon Q30Pro

Interruptor de bloqueo del patinete Arwibon Q30Pro

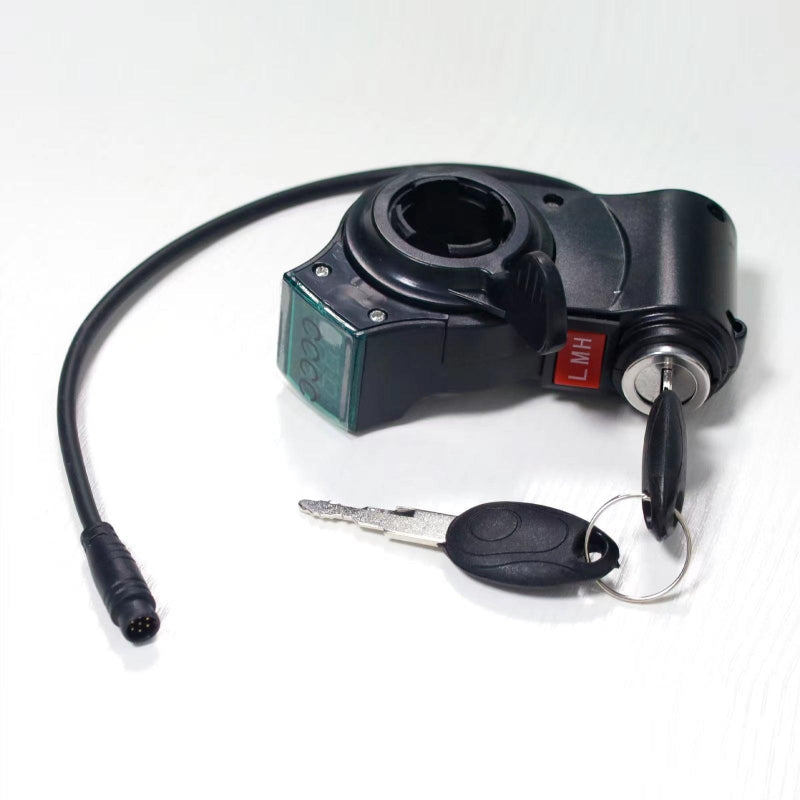

Interruptor de bloqueo de llave de repuesto para el patinete eléctrico Arwibon Q30Pro.
Este interruptor de bloqueo de llave se utiliza para reemplazar un interruptor de encendido dañado o defectuoso. Se conecta con el sistema de cableado del patinete y controla la activación de la alimentación a través de la llave.
Características del producto
- Modelo compatible: patinete eléctrico Arwibon Q30Pro
- Función: Encendido con llave y control de alimentación
- El paquete incluye: 1 × Conjunto de interruptor de bloqueo de llave con llaves
El interruptor de repuesto restaura la función original de control de alimentación cuando el patinete no se puede encender normalmente debido a un bloqueo de llave dañado, un interruptor desgastado o un problema de cableado.

Guía de sustitución

Cómo quitar el bloqueo de llave del patinete Arwibon Q30Cómo instalar el bloqueo de llave del patinete Arwibon Q30

1. Abra la cubierta de la plataforma
Retire los tornillos de la cubierta de la plataforma del patinete con la herramienta adecuada. Levante la cubierta con cuidado para acceder a la batería y al área del controlador.
2. Desconecte el cableado del bloqueo de llave
Localice los cables de control del bloqueo de llave dentro del compartimento de la batería. Desconecte los conectores del interruptor de llave del arnés de cableado principal.

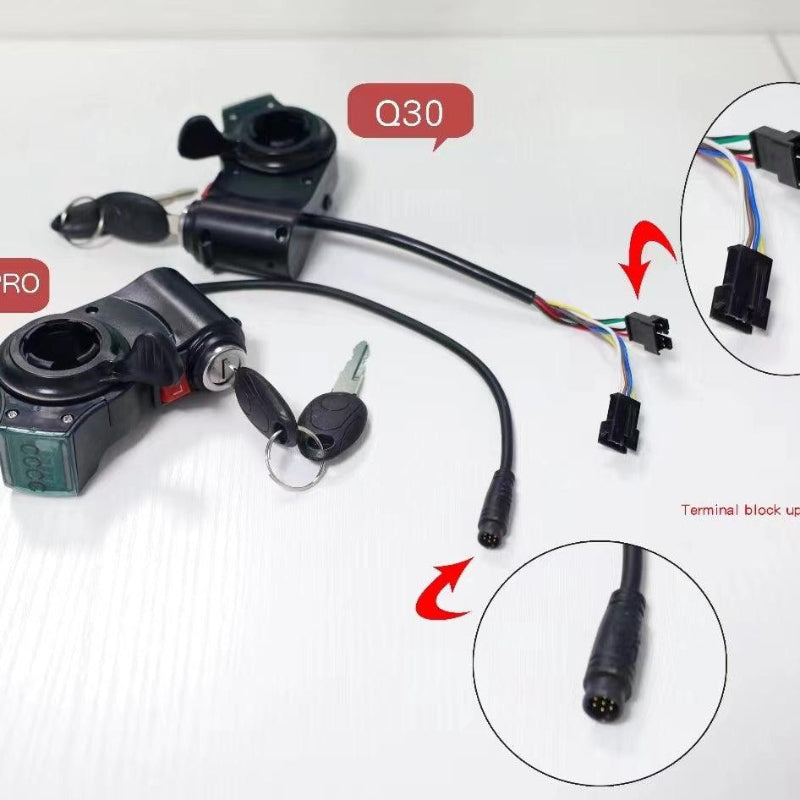

El bloqueo de llave del Q30Pro utiliza múltiples conectores pequeños. Compruebe los colores de los cables y las posiciones de los conectores antes de desenchufar.
3. Retire el conjunto de bloqueo de llave antiguo
Tire del arnés de cableado desconectado a través del cuadro del patinete hacia el área del manillar.
Retire el puño del manillar y la palanca de freno si es necesario para acceder al conjunto de bloqueo de llave. Afloje los tornillos de fijación y deslice el interruptor de bloqueo de llave antiguo para sacarlo del manillar.
4. Instale el nuevo interruptor de bloqueo de llave
Antes de pasar el nuevo cable, utilice un cable guía delgado o una herramienta similar para ayudar a pasar el cable a través del vástago del patinete.
Envuelva el extremo del conector con cinta para que sea más fácil pasarlo por el tubo estrecho sin que se atasque.
5. Conecte el cableado
Una vez que el nuevo cable llegue al compartimento de la batería, conecte los cables del bloqueo de llave a los conectores correspondientes del arnés del patinete.
Asegúrese de que todos los conectores estén completamente insertados y que los cables estén bien organizados.
6. Instale el interruptor de bloqueo y la funda protectora
Fije el nuevo interruptor de bloqueo de llave en el manillar y vuelva a instalar las piezas que quitó.
Organice los cables externos y vuelva a instalar la funda protectora en espiral. Deje los cables requeridos abiertos para:
- Cable del freno delantero
- Cable del freno trasero
- Cable del faro
Asegúrese de que los cables no estén torcidos, estirados o pinzados.
Comprobación final antes de circular
- Gire la llave y confirme que el patinete se enciende normalmente.
- Compruebe que la pantalla y las funciones eléctricas funcionan correctamente.
- Confirme que todos los conectores estén seguros.
- Asegúrese de que el cableado no interfiera con el movimiento del manillar.
No conduzca el patinete si el interruptor de llave no funciona correctamente o si algún cableado permanece suelto.
