Controlador de scooter Arwibon Q30Pro

Controlador de patinete eléctrico Arwibon Q30Pro

Sustitución del controlador para patinete eléctrico Q30Pro

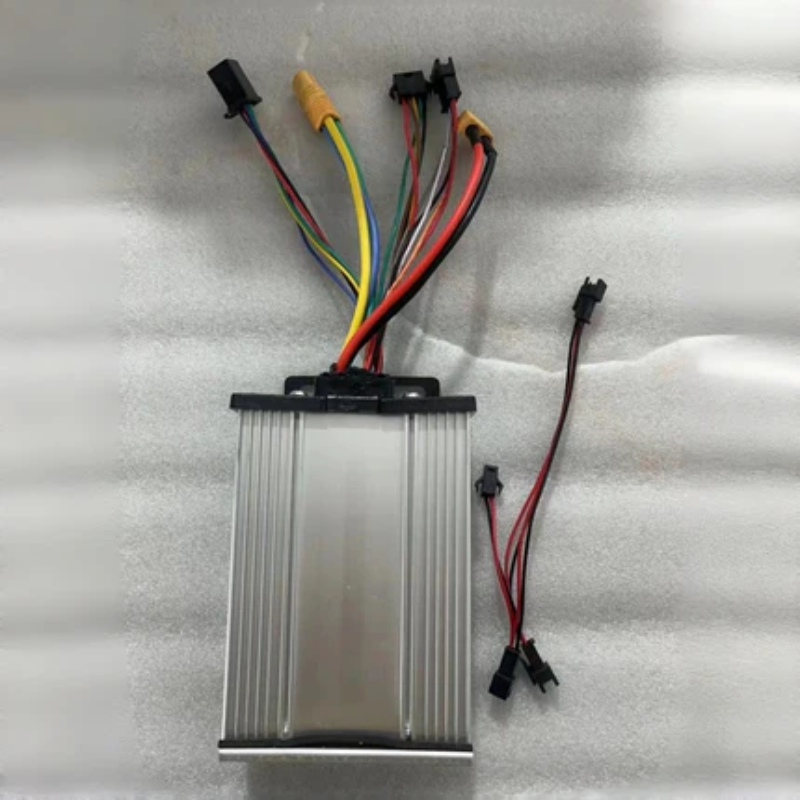

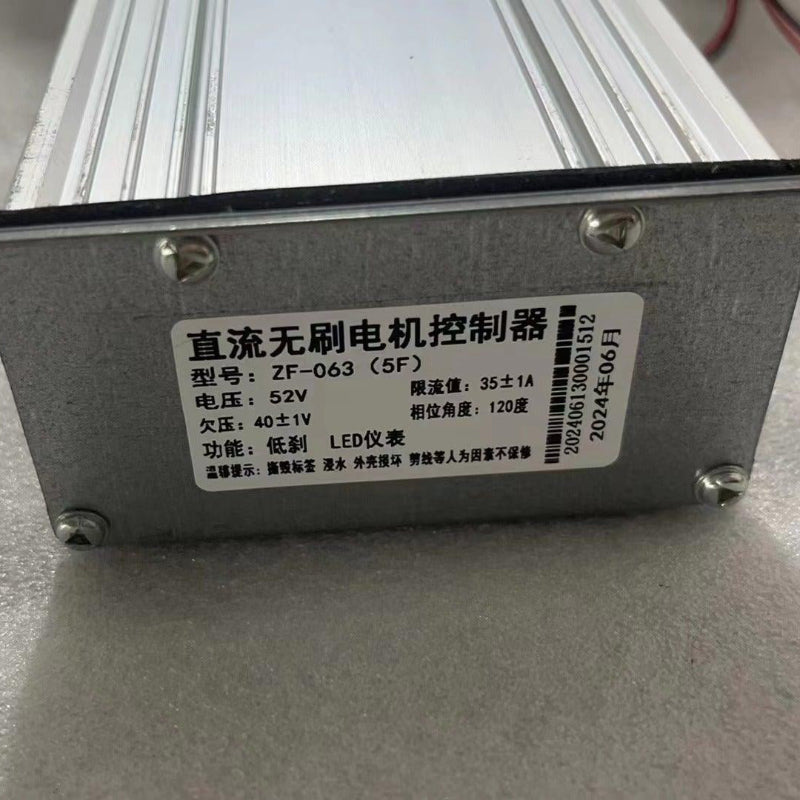

El controlador Arwibon Q30Pro es una pieza de repuesto original diseñada para restaurar el sistema de control de potencia del patinete. El controlador gestiona la salida de potencia entre la batería y el motor, controlando la aceleración, la respuesta de frenado y el rendimiento general de la conducción.

Detalles del producto

• Modelo: Patinete eléctrico Arwibon Q30Pro
• Parte: Controlador de motor
• Función: Sustituir el controlador dañado o defectuoso
• El paquete incluye: 1 × Controlador

Características

• Diseñado para el patinete eléctrico Arwibon Q30Pro
• Controla la potencia de salida del motor y la respuesta de conducción
• Ayuda a restaurar el rendimiento de aceleración y frenado
• Reemplazo directo con conexiones de cableado originales
• Diseño duradero para el uso diario

Guía de sustitución del controlador

⚠️ Advertencia de seguridad

Apague siempre el patinete antes de la sustitución. Desconecte la conexión de alimentación de la batería antes de desenchufar cualquier cable del controlador para evitar cortocircuitos o daños en los componentes eléctricos.

Herramientas necesarias

• Juego de llaves Allen
• Destornillador (si es necesario)
• Bridas para cables (para organizar los cables)

Pasos de extracción

1. Abra el compartimento de la batería

1. Apague el patinete por completo.
2. Coloque el patinete sobre una superficie estable.
3. Utilice una llave Allen para quitar los tornillos de la tapa de la plataforma.
4. Levante con cuidado la tapa de la plataforma y colóquela a un lado.
5. Evite tirar de los cables conectados debajo de la tapa.

2. Desconecte el cable de alimentación de la batería

1. Localice el conector principal de alimentación de la batería conectado al controlador.
2. Sostenga el cuerpo del conector, no los cables.
3. Desconecte completamente el enchufe de alimentación principal.
4. Confirme que el controlador ya no recibe alimentación antes de continuar.

3. Desconecte los cables del controlador

Retire las conexiones del controlador una por una:

Cables de alimentación del motor

1. Encuentre los cables gruesos del motor conectados al controlador.
2. Desconecte con cuidado los conectores de alimentación del motor.
3. Mantenga los cables organizados para evitar mezclar las conexiones.

Cable del sensor Hall del motor

1. Localice el conector más pequeño del sensor Hall de múltiples pines.
2. Presione el bloqueo del conector y tire de él directamente hacia afuera.
3. No tire directamente de los cables.

Cables de señal y accesorios

1. Desconecte los enchufes restantes del controlador.
2. Tome una foto de la posición del cableado antes de retirarlo si es necesario.
3. Asegúrese de que todos los conectores estén completamente separados.

4. Retire el controlador antiguo

1. Retire los tornillos de fijación del controlador si los tiene.
2. Saque el controlador antiguo del compartimento de la batería.
3. Limpie el polvo o los residuos antes de instalar el nuevo controlador.

Pasos de instalación

1. Instale el nuevo controlador

1. Coloque el nuevo controlador Q30Pro en la posición de montaje original.
2. Alinee los orificios de fijación.
3. Apriete firmemente los tornillos del controlador.

2. Conecte los cables de señal

1. Conecte todos los enchufes pequeños a los conectores correspondientes.
2. Asegúrese de que cada conector esté completamente insertado.
3. Verifique que no haya pines doblados o expuestos.

3. Conecte los cables del motor

1. Conecte los cables de alimentación del motor a los conectores correspondientes.
2. Asegúrese de que cada conexión esté apretada.
3. Verifique que el cableado no esté presionado o dañado.

4. Vuelva a conectar la alimentación de la batería

1. Conecte el enchufe principal de alimentación de la batería al final.
2. Asegúrese de que el conector esté completamente insertado.
3. Organice todos los cables de forma ordenada dentro del compartimento de la batería.

Prueba final

Antes de cerrar la tapa de la plataforma:

1. Encienda el patinete.
2. Compruebe si la pantalla se enciende normalmente.
3. Pruebe la respuesta del acelerador.
4. Verifique las funciones de aceleración y frenado.
5. Confirme que no hay sonidos anormales ni mensajes de error.

Una vez que todas las funciones funcionen normalmente, vuelva a instalar la tapa de la plataforma y apriete todos los tornillos.

Nota: Después de reemplazar el controlador, realice siempre una prueba a baja velocidad antes de la conducción normal.
