Motor de rueda trasera para patinete eléctrico Arwibon Q30

⚠️ Aviso importante:
Los motores de rueda trasera del Arwibon Q30 tienen versiones antiguas y nuevas. Los conectores y especificaciones del motor pueden ser diferentes. Antes de realizar el pedido, confirme el modelo de su motor.

Por favor, proporcione el número de motor antes de la compra.
El número de motor se encuentra en el lateral del motor. Compruebe la etiqueta de su motor original y envíenos una foto para confirmarlo.

Información del producto

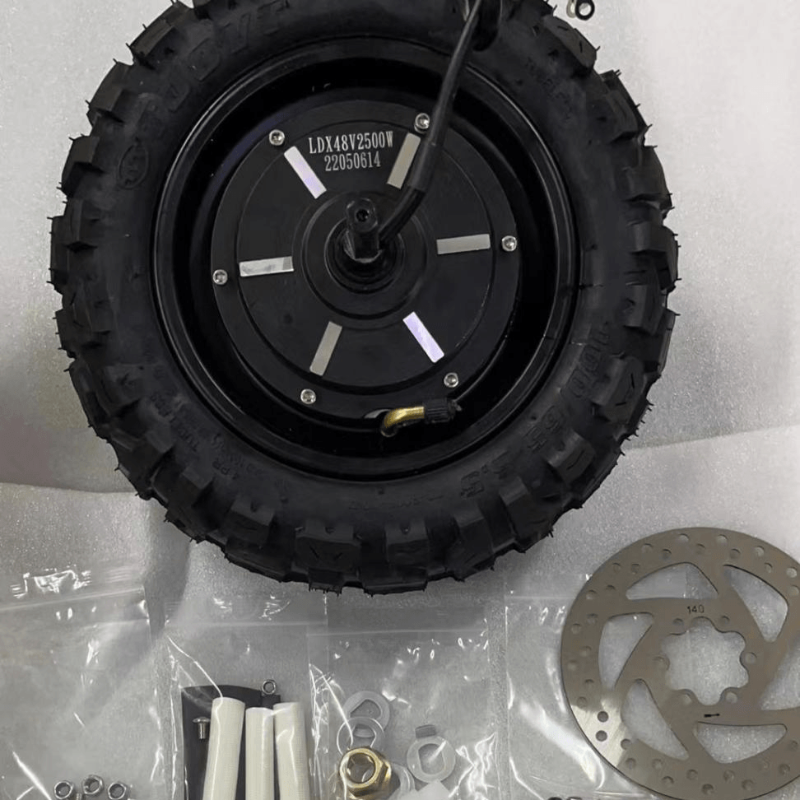

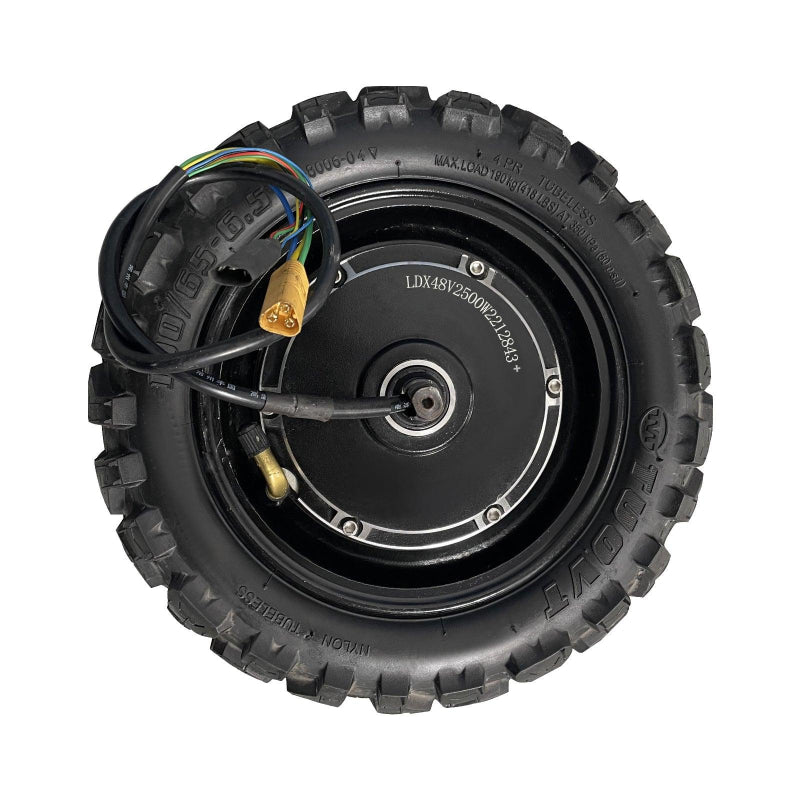

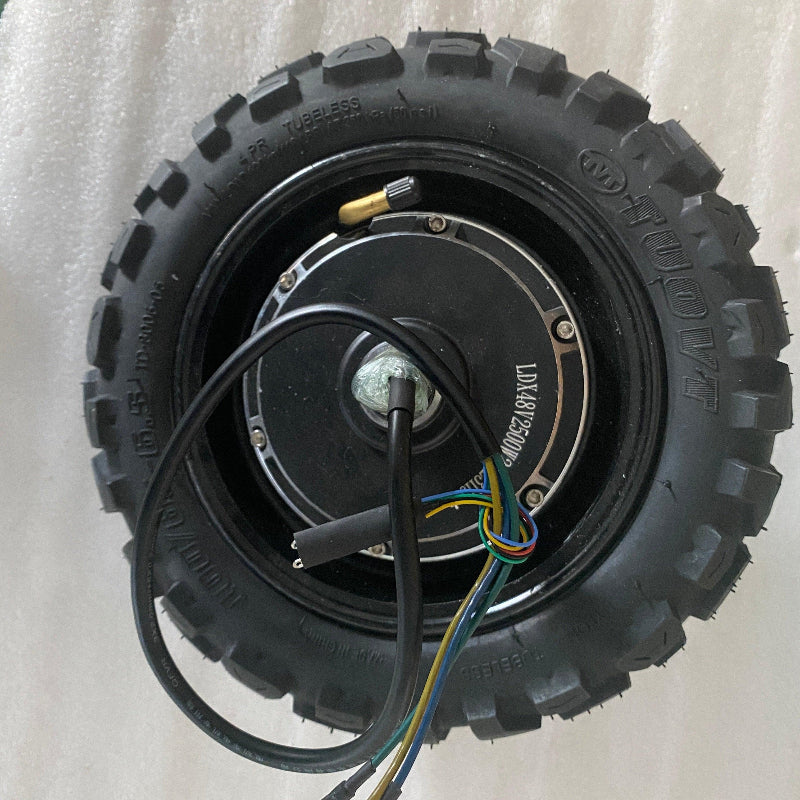

Conjunto de motor de rueda trasera de 48 V y 2500 W para Arwibon Q30

Este producto incluye:

• Conjunto de motor de rueda trasera
• Tornillos de la cubierta del motor
• Manguito del controlador del motor
• Tornillos relacionados

⚠️ Nota:
Este producto es un conjunto completo de motor de rueda trasera e incluye el neumático.
No es necesario comprar un neumático por separado. El conjunto del motor se puede instalar con su neumático original.

Características del producto

Repuesto original para Q30

Diseñado para el sistema de transmisión trasera del patinete eléctrico Arwibon Q30. Sustituye los conjuntos de motor de rueda trasera dañados o desgastados.

Potente sistema de transmisión trasera

El motor de 48 V y 2500 W proporciona la potencia necesaria para la aceleración, el ascenso y la conducción diaria.

Conjunto completo del motor

El paquete incluye la unidad del motor de la rueda trasera, lo que facilita el reemplazo sin necesidad de reconstruir el motor por separado.

Se requiere confirmación del modelo

Debido a que los motores Q30 tienen diferentes versiones, confirme:

• Número de motor
• Tipo de conector
• Aspecto del motor original

antes de realizar el pedido.

Guía de sustitución del motor de la rueda trasera del Arwibon Q30

Herramientas necesarias

• Juego de llaves Allen
• Llave de boca grande
• Destornillador
• Cinta aislante (si es necesario)

Cómo quitar la rueda trasera del patinete Arwibon Q30

1. Desconectar el cableado del motor

Antes de quitar la rueda, desconecte los cables del motor.

1. Abra el compartimento de la batería.
2. Busque la conexión del cable del motor trasero.
3. Desconecte el conector amarillo de 3 pines del motor (cables gruesos amarillo, verde, azul).
4. Desconecte el conector blanco más pequeño de la señal (cable del sensor Hall).
5. Asegúrese de que los cables estén sueltos y puedan moverse con la rueda.

2. Quitar la pinza del freno trasero

1. Localice la pinza del freno trasero.
2. Utilice una llave Allen para quitar los dos tornillos de fijación de la pinza.
3. Retire con cuidado la pinza de freno del disco de freno.

No tire ni dañe el cable de freno.

3. Quitar el conjunto del motor de la rueda trasera

1. Utilice una llave grande para aflojar las tuercas de ambos lados del eje trasero.
2. Retire las tuercas del eje y las arandelas.
3. Sostenga la rueda trasera con ambas manos.
4. Saque la rueda hacia atrás de la ranura del bastidor trasero.
5. Saque con cuidado el cable del motor del bastidor.

El antiguo conjunto del motor de la rueda trasera ya está desmontado.

Cómo instalar la rueda trasera del patinete Arwibon Q30

1. Instalar el conjunto de la rueda trasera

1. Coloque la nueva rueda del motor en la ranura del bastidor trasero.
2. Alinee el eje del motor con la posición de montaje.
3. Pase el cable del motor a través de la abertura del bastidor.

Asegúrese de que el cable no esté apretado por el eje o el bastidor.

2. Apretar el eje trasero

1. Instale las arandelas originales.
2. Apriete las tuercas del eje en ambos lados.
3. Asegúrese de que la rueda esté firmemente fija y no tenga movimientos laterales.

3. Instalar la pinza del freno trasero

1. Vuelva a colocar la pinza de freno en el disco de freno.
2. Alinee los orificios de montaje.
3. Apriete los dos tornillos de fijación con una llave Allen.

Gire la rueda a mano y compruebe que el disco de freno se mueve con normalidad.

4. Conectar el cableado del motor

Abra el compartimento de la batería.

Vuelva a conectar:

Conector de alimentación del motor

Conecte el conector amarillo de 3 pines:

• Cable amarillo
• Cable verde
• Cable azul

Conector del sensor Hall

Conecte el conector de señal blanco multipin.

Asegúrese de que todos los conectores estén completamente insertados.

Prueba final

Antes de conducir:

1. Encienda el patinete.
2. Levante la rueda trasera del suelo.
3. Pruebe el acelerador lentamente.
4. Compruebe la rotación y el ruido del motor.
5. Pruebe el freno trasero.

Después de confirmar que todo funciona con normalidad, cierre el compartimento de la batería.

Modelo compatible

Patinete eléctrico Arwibon Q30

El paquete incluye

• 1 × Conjunto de motor de rueda trasera
• Tornillos y accesorios relacionados

Envíe el número de motor original antes de la compra para confirmar la compatibilidad.
