Interruptor de bloqueo para scooter Arwibon Q30

Interruptor de bloqueo de patinete Arwibon Q30

Interruptor de bloqueo con voltímetro para patinete eléctrico Arwibon Q30

⚠️ Aviso importante antes de comprar

Por favor, lea esta descripción cuidadosamente antes de comprar.

El interruptor de bloqueo Arwibon Q30 tiene diferentes versiones de conector. Una conexión de cableado incorrecta puede hacer que los cables se sobrecalienten o se quemen.

Antes de la instalación, confirme:

• El tipo de conector de su bloqueo original
• La forma del conector
• La secuencia de colores de los cables
• La disposición de la posición de los pines

El color del cable de cada pin debe coincidir uno por uno con el del interruptor de bloqueo original.

Si la secuencia de cables no coincide, la posición del pin del bloqueo debe ajustarse a la posición correcta antes de la instalación.

Características del producto

Interruptor de bloqueo de repuesto original para Q30

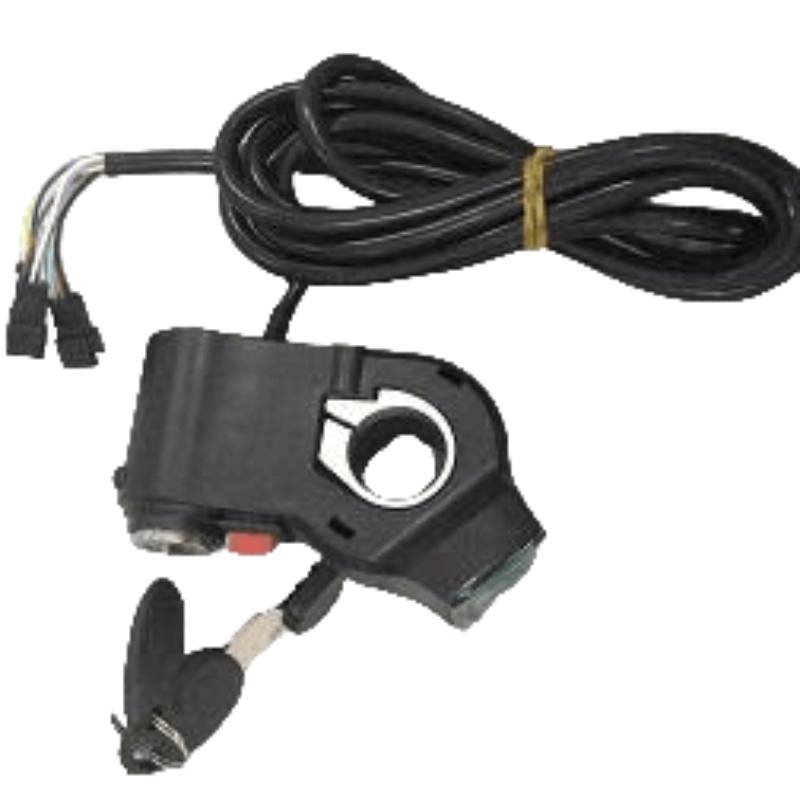

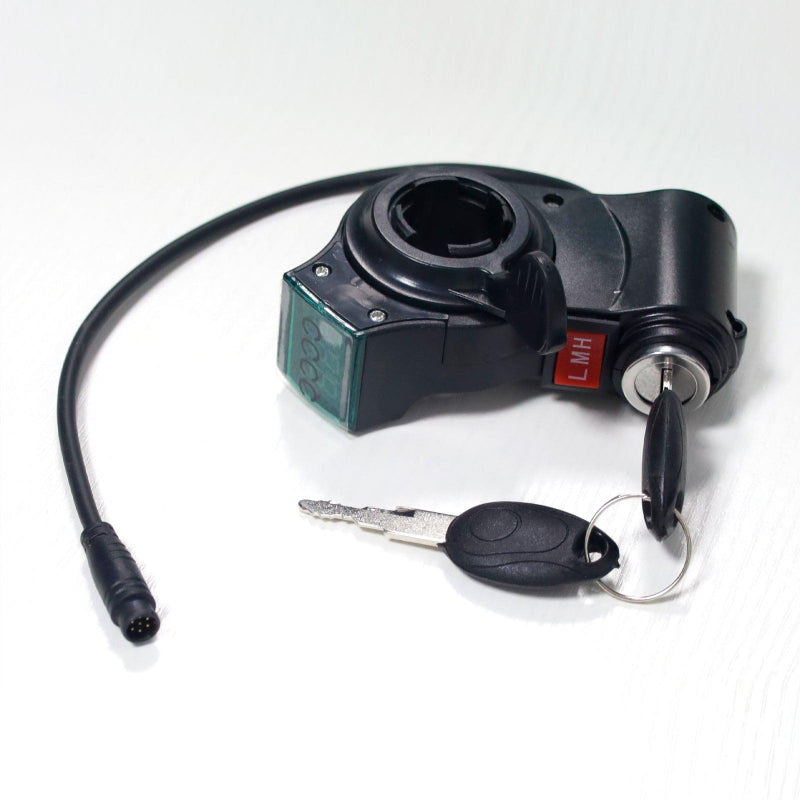

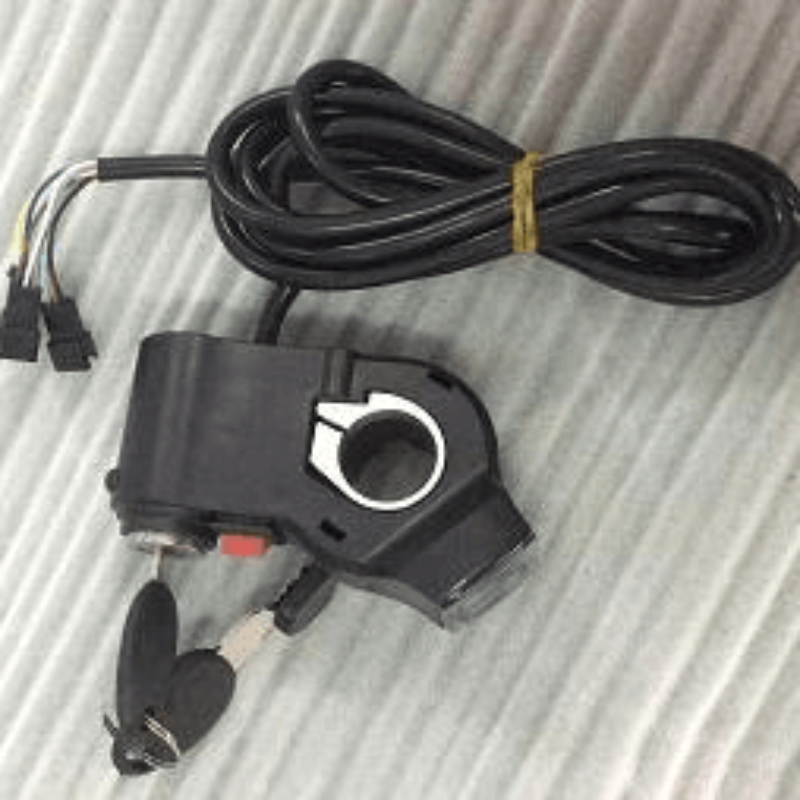

El interruptor de bloqueo Arwibon Q30 es un conjunto de interruptor de encendido de repuesto con una pantalla de voltaje integrada.

Le permite:

• Encender/apagar el patinete con la llave
• Comprobar el voltaje de la batería a través de la pantalla
• Reemplazar un interruptor de bloqueo original dañado o defectuoso

Pantalla de voltaje integrada

El voltímetro incorporado permite a los usuarios comprobar rápidamente el estado actual de la batería después de encender el patinete.

La pantalla ayuda a confirmar:

• Si el patinete está encendido
• El voltaje actual de la batería
• El estado básico de la energía antes de conducir

Dos versiones de conector disponibles

El Arwibon Q30 tiene diferentes versiones de conector para el interruptor de bloqueo.

Antes de realizar el pedido:

1. Compruebe su interruptor de bloqueo actual.
2. Compare el tipo de conector.
3. Confirme la disposición de los cables.
4. Seleccione la versión correcta.

No instale un conector con diferentes posiciones de cables.

Una conexión incorrecta puede dañar el sistema de cableado.

Guía de reemplazo del interruptor de bloqueo de llave Arwibon Q30

Herramientas necesarias

• Llave Allen
• Destornillador (si es necesario)
• Cinta aislante eléctrica

Cómo quitar el interruptor de bloqueo de llave del patinete Arwibon Q30

1. Apague el patinete

1. Apague completamente el patinete.
2. Quite la llave.
3. Desconecte el cargador si está conectado.

2. Desconecte el cableado del interruptor de bloqueo

1. Localice la conexión del cableado debajo del área del manillar.
2. Retire el protector de cable espiral exterior.
3. Retire con cuidado la cinta aislante alrededor del cableado.

⚠️ No corte los cables internos al quitar la cinta.

4. Encuentre el conector de bloqueo de llave.
5. Presione el clip del conector y desconecte el enchufe.

3. Retire los componentes del manillar

1. Retire el puño derecho del manillar.
2. Afloje el tornillo de fijación de la maneta de freno.
3. Aleje la maneta de freno del área de instalación.

Esto crea suficiente espacio para quitar el interruptor de bloqueo de llave.

4. Retire el interruptor de bloqueo antiguo

1. Afloje el tornillo de fijación del interruptor de bloqueo de llave.
2. Extraiga el conjunto del interruptor de bloqueo antiguo del manillar.
3. Retire completamente el conjunto de cableado antiguo.

Cómo instalar el interruptor de bloqueo de llave en el patinete Arwibon Q30

1. Instale el nuevo interruptor de bloqueo

1. Inserte el nuevo interruptor de bloqueo de llave en el manillar.
2. Ajuste el ángulo de la pantalla a una posición de visualización cómoda.
3. Apriete el tornillo de fijación.

Asegúrese de que el interruptor de bloqueo esté firmemente fijado y no se mueva.

2. Conecte el cableado

1. Pase el nuevo cable del interruptor de bloqueo a lo largo de la ruta del cableado original.
2. Compare el nuevo conector con el conector original.
3. Confirme que:
   • Los colores de los cables coinciden
   • Las posiciones de los pines coinciden
   • La dirección del conector es correcta
4. Conecte firmemente el enchufe.

3. Proteja el cableado

1. Envuelva el área del conector con cinta aislante eléctrica.
2. Asegúrese de que ningún cable o conector quede expuesto.
3. Vuelva a instalar el protector de cable espiral.

Esto ayuda a proteger la conexión del agua, las vibraciones y las condiciones diarias de conducción.

4. Vuelva a instalar los componentes del manillar

1. Vuelva a colocar la maneta de freno en su posición original.
2. Apriete el tornillo de fijación.
3. Instale el puño de goma del manillar.

Prueba final

Antes de conducir:

1. Inserte la llave.
2. Gire la llave a la posición de ENCENDIDO.
3. Compruebe si la pantalla de voltaje se enciende.
4. Confirme que la lectura del voltaje de la batería es normal.
5. Pruebe el funcionamiento de la alimentación del patinete.

Si la pantalla no se enciende o el cableado se calienta:

• Apague el patinete inmediatamente.
• Desconecte la alimentación.
• Vuelva a comprobar el tipo de conector y la secuencia de cables.

El paquete incluye

• 1 × Interruptor de bloqueo de llave Arwibon Q30 con voltímetro

Modelo compatible:
Patinete eléctrico Arwibon Q30

⚠️ Antes de comprar, confirme la versión de su conector. La instalación incorrecta causada por un cableado no coincidente no está cubierta.
