Juego de manijas de freno Arwibon Q30

Juego de manetas de freno Arwibon Q30

Juego de manetas de freno izquierda y derecha para patinete eléctrico Arwibon Q30

⚠️ Aviso importante antes de la compra

Los juegos de manetas de freno del Arwibon Q30 tienen dos versiones de conector diferentes.

Las manetas de freno tienen la misma apariencia y función, pero los conectores de cableado son diferentes. Antes de realizar un pedido, compruebe cuidadosamente el tipo de conector de su maneta de freno original y seleccione la versión correcta.

No realice la compra basándose únicamente en la apariencia del producto. Una selección incorrecta del conector puede causar problemas de instalación o daños en el cableado.

Antes de la compra:

1. Compruebe la forma del conector de su maneta de freno original.
2. Compárela con las fotos del producto.
3. Confirme que el conector de cableado es exactamente el mismo antes de realizar el pedido.

Si no está seguro de qué versión necesita, envíenos fotos claras del conector de su maneta de freno original y le ayudaremos a confirmar el modelo correcto.

Descripción del producto

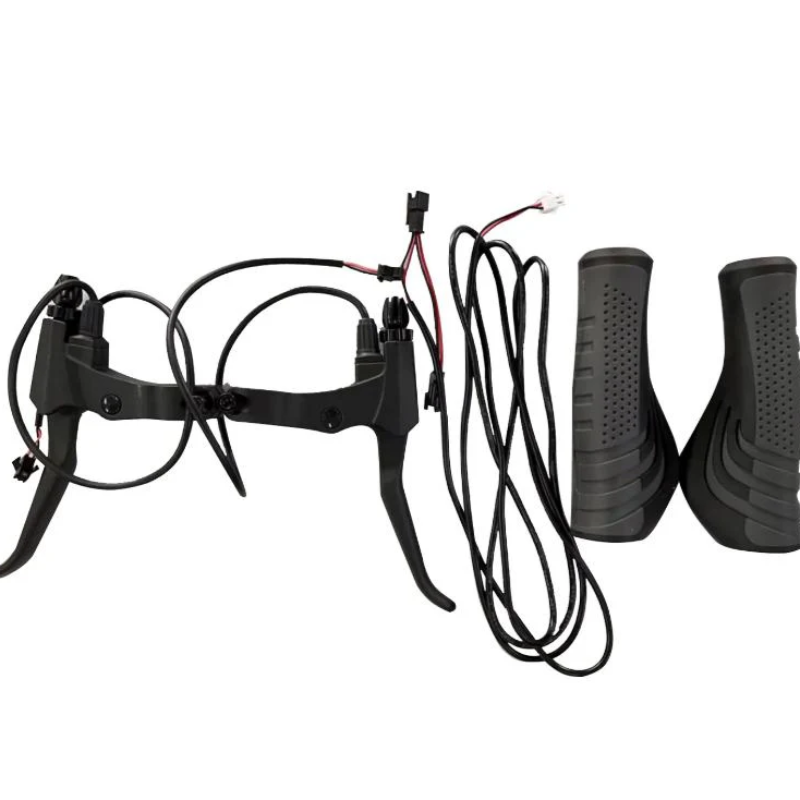

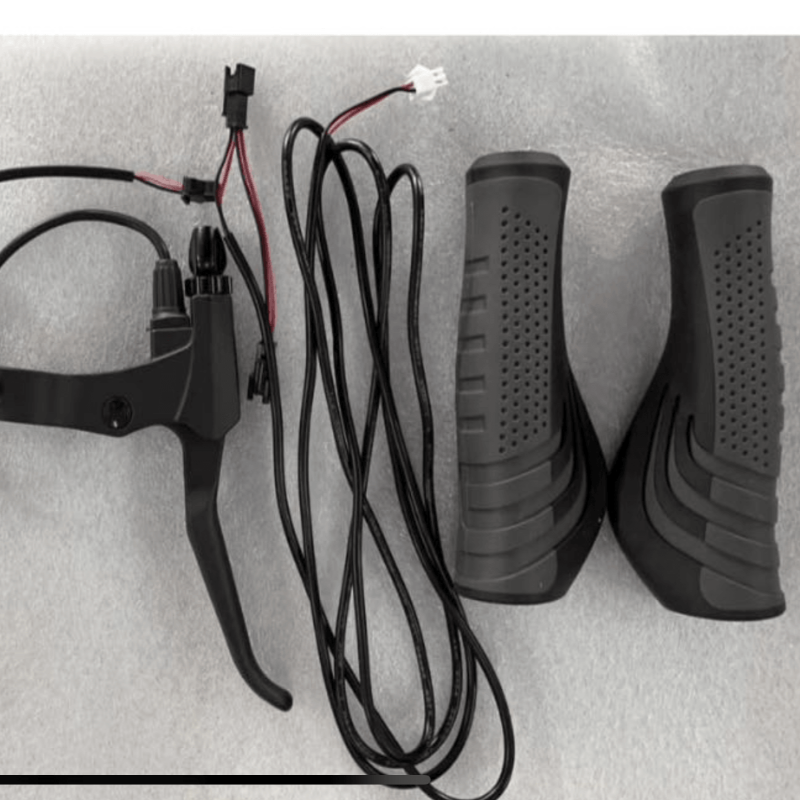

El juego de manetas de freno Arwibon Q30 incluye manetas de freno izquierda y derecha, diseñadas para reemplazar las palancas de freno dañadas o desgastadas y restaurar la función de frenado original de su patinete.

Este juego de reemplazo incluye:

• Maneta de freno izquierda
• Maneta de freno derecha
• Cableado del sensor electrónico de freno

Restaura tanto el control de frenado mecánico como la función de corte de freno electrónico.

Características del producto

Reemplazo completo de freno izquierdo y derecho

Diseñado para el patinete eléctrico Arwibon Q30, este juego de manetas de freno puede reemplazar piezas originales dañadas por:

• Maneta de freno rota
• Carcasa de la maneta dañada
• Sensor de freno defectuoso
• Componentes envejecidos o dañados

Sensor de freno electrónico integrado

El sensor de freno incorporado envía una señal de frenado al controlador del patinete.

Cuando se presiona la palanca de freno:

• Se activa la señal de freno
• Se corta la salida del motor
• El patinete responde más rápido durante el frenado

Diseño de reemplazo directo

La maneta de freno utiliza la posición de montaje original y la estructura del cable de freno.

No se requiere ninguna modificación adicional al reemplazar la maneta de freno original.

Guía de reemplazo de la maneta de freno Arwibon Q30

Herramientas necesarias

• Juego de llaves Allen
• Tijeras o cúter
• Cinta aislante eléctrica

Cómo quitar el juego de manetas de freno Arwibon Q30

1. Desconectar los cables del sensor de freno

1. Apague el patinete por completo.
2. Localice el área de cableado debajo de la potencia del manillar.
3. Retire el protector de cable en espiral negro.
4. Retire con cuidado la cinta aislante que cubre el cableado.

⚠️ Evite cortar los cables internos al quitar la cinta.

5. Encuentre los conectores del sensor de freno.
6. Presione los clips de los conectores y desconecte los enchufes del sensor de freno izquierdo y derecho.

2. Soltar los cables de freno

Freno delantero

1. Localice la pinza de freno delantera.
2. Afloje el tornillo de fijación del cable con una llave Allen.
3. Retire el cable de freno de la pinza.

Freno trasero

1. Localice la pinza de freno trasera.
2. Afloje el tornillo de fijación del cable.
3. Retire el cable de freno trasero.

3. Quitar las manetas de freno viejas

1. Retire los puños de goma de ambos lados del manillar.
2. Afloje los tornillos de fijación de la maneta de freno.
3. Alinee la ranura de ajuste del cable.
4. Retire el extremo del cable de freno de la maneta.
5. Deslice las manetas de freno viejas para sacarlas del manillar.

Cómo instalar el juego de manetas de freno Arwibon Q30

1. Instalar las manetas de freno

1. Deslice las nuevas manetas de freno en el manillar.
2. Ajuste el ángulo de la palanca a una posición de conducción cómoda.
3. Apriete los tornillos de fijación.
4. Vuelva a instalar los puños de goma.

2. Instalar los cables de freno

1. Inserte el extremo del cable de freno en la nueva maneta de freno.
2. Pase el cable de vuelta a la pinza de freno.
3. Inserte el cable en la posición de fijación de la pinza.

Ajustar la tensión del cable

1. Empuje el brazo de la pinza hacia arriba.
2. Tense el cable de freno.
3. Apriete el tornillo de fijación.

Repita el ajuste para los frenos delantero y trasero.

3. Conectar el cableado del sensor de freno

1. Conecte los nuevos conectores del sensor de freno al cableado del patinete.
2. Confirme que el conector esté completamente insertado.
3. Envuelva el área de conexión con cinta aislante.
4. Vuelva a instalar el protector de cable en espiral.

Prueba de seguridad final

Después de la instalación:

• Encienda el patinete.
• Pruebe las señales de freno izquierda y derecha.
• Confirme que el motor se detiene al frenar.
• Verifique la tensión del cable de freno.
• Pruebe el rendimiento de frenado antes de circular.

El paquete incluye

• 1 × Maneta de freno izquierda
• 1 × Maneta de freno derecha

Modelo compatible:
Patinete eléctrico Arwibon Q30

Importante:
Por favor, confirme su versión de conector antes de la compra. Las dos versiones de manetas de freno Q30 no son intercambiables.
