Altavoz externo para patinete eléctrico Arwibon Q06Pro

Altavoz externo para patinete eléctrico Arwibon Q06Pro

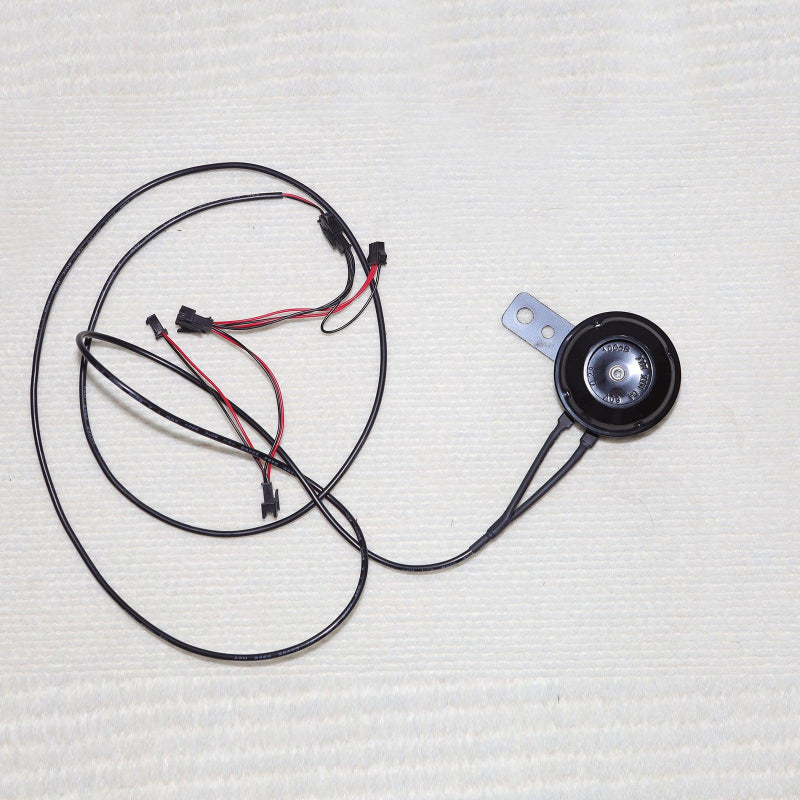

Sustitución de altavoz externo para patinete eléctrico Arwibon Q06Pro

Compatible con el patinete eléctrico Arwibon Q06Pro. Este altavoz externo se utiliza como pieza de repuesto para el sistema original de bocina/altavoz. Se conecta al sistema eléctrico del patinete y restaura la función de la bocina cuando el altavoz original está dañado o no funciona.

Detalles del producto

• Modelo: Patinete eléctrico Arwibon Q06Pro
• Parte: Altavoz externo / Bocina
• Función: Reemplazar el altavoz dañado y restaurar el sonido de la bocina
• El paquete incluye: 1 × Conjunto de altavoz externo

Guía de instalación del altavoz externo Arwibon Q06Pro

(Guía de sustitución de altavoz externo / bocina)

⚠️ Advertencia de seguridad

• Apague el patinete completamente antes de la instalación.
• Desconecte la alimentación de la batería antes de trabajar con cualquier cableado.
• No tire directamente de los cables al quitar los conectores. Sostenga el cuerpo del conector para evitar dañar el cableado.
• Mantenga el cableado del altavoz alejado de las juntas plegables y las piezas móviles para evitar daños en el cable.

🔧 Herramientas necesarias

• Juego de llaves Allen
• Cinta aislante
• Funda de cable en espiral (recomendada para la protección del cable)

Quitar el altavoz original

1. Abra la tapa de la plataforma

1. Coloque el patinete sobre una superficie estable.
2. Quite los tornillos alrededor de la tapa de la plataforma con una llave Allen.
3. Levante cuidadosamente la tapa.

Nota:
No tire de la tapa rápidamente porque algunos cables pequeños pueden seguir conectados debajo.

2. Desconecte el cableado del altavoz

1. Siga el cable del altavoz desde la parte delantera del patinete hasta el compartimento de la plataforma.
2. Localice el conector del altavoz dentro del área de la batería/controlador.
3. Presione el bloqueo del conector y desconecte el enchufe del altavoz.

Antes de quitar el cableado:

• Tome una foto de la posición de conexión original.
• Verifique los colores de los cables y la dirección del conector.

3. Quite el altavoz antiguo

1. Quite los tornillos de fijación que sujetan el soporte del altavoz.
2. Retire el conjunto del altavoz antiguo.
3. Quite el cable antiguo de la ruta de cableado original.

Instalar el nuevo altavoz

1. Instale el cuerpo del altavoz

1. Coloque el nuevo altavoz en la posición de montaje original.
2. Alinee los orificios del soporte.
3. Apriete los tornillos de fijación con una llave Allen.

Asegúrese de que:

• El altavoz esté firmemente fijado.
• El altavoz no toque otros componentes.
• La salida de sonido no esté bloqueada.

2. Dirija el cable del altavoz

1. Guíe el nuevo cable del altavoz a lo largo de la ruta del cable original.
2. Pase el cable al compartimento de la plataforma.
3. Utilice una funda de cable en espiral o cinta aislante para proteger el cableado.

Al dirigir el cable:

• Deje suficiente longitud para el movimiento del manillar.
• Evite los bordes afilados y las áreas de plegado.
• No permita que el cable quede atrapado por la tapa de la plataforma.

3. Conecte el cableado del altavoz

1. Haga coincidir el nuevo conector del altavoz con el conector original.
2. Inserte el enchufe completamente hasta que el conector encaje.
3. Verifique que la conexión sea firme y que no haya cables sueltos.

Si es necesario cambiar el conector:

1. Registre la posición original del cable antes de quitar los terminales.
2. Quite los terminales con cuidado.
3. Instale los terminales en el nuevo conector según el orden original.

Prueba final

Antes de cerrar la tapa de la plataforma:

1. Vuelva a conectar la alimentación de la batería.
2. Encienda el patinete.
3. Presione el botón de la bocina en el interruptor del manillar.
4. Verifique que el altavoz produzca un sonido claro.

Después de confirmar que el altavoz funciona normalmente:

1. Organice todo el cableado dentro de la plataforma.
2. Asegúrese de que ningún cable quede presionado por la tapa.
3. Instale y apriete los tornillos de la plataforma.

Reemplazo del altavoz externo del Q06Pro completado.
