Asiento para patinete eléctrico Arwibon GT08

Asiento para patinete eléctrico Arwibon GT08

Guía completa de instalación y ajuste del asiento

Compatible con el patinete eléctrico Arwibon GT08. Este kit de asiento original permite a los conductores alternar entre los modos de conducción de pie y sentado, proporcionando una posición de conducción más cómoda para viajes de larga distancia.

Detalles del producto

• Modelo: Patinete eléctrico Arwibon GT08
• Pieza: Kit de asiento
• Función: Añadir un sistema de asiento extraíble para el patinete GT08

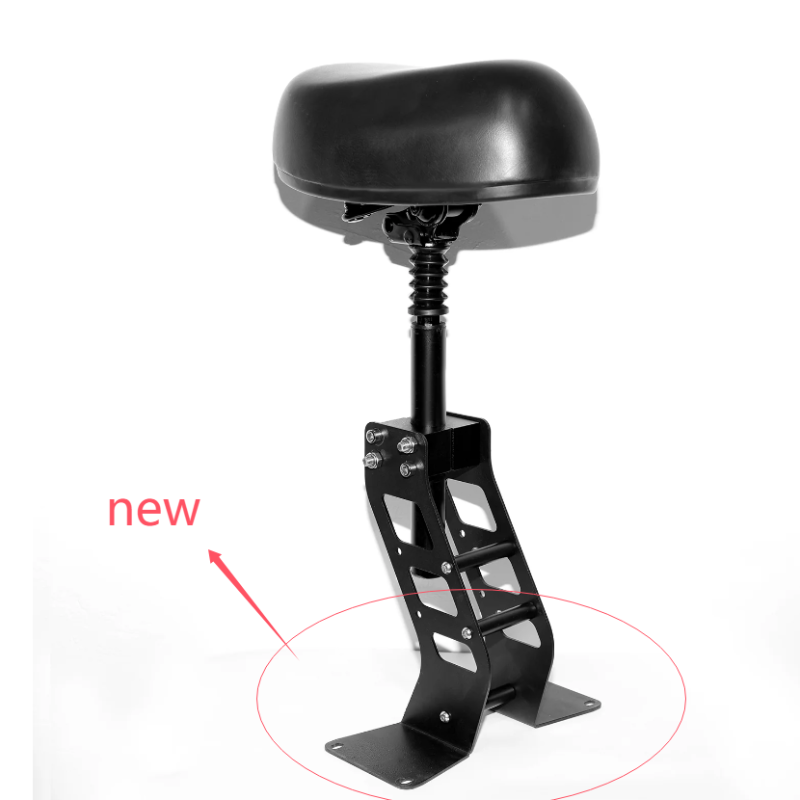

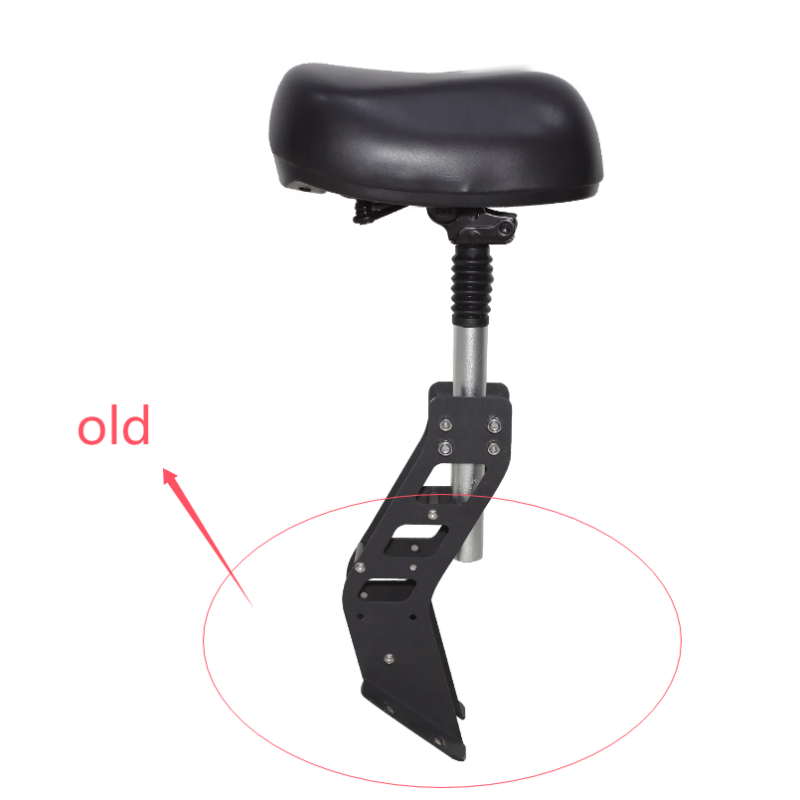

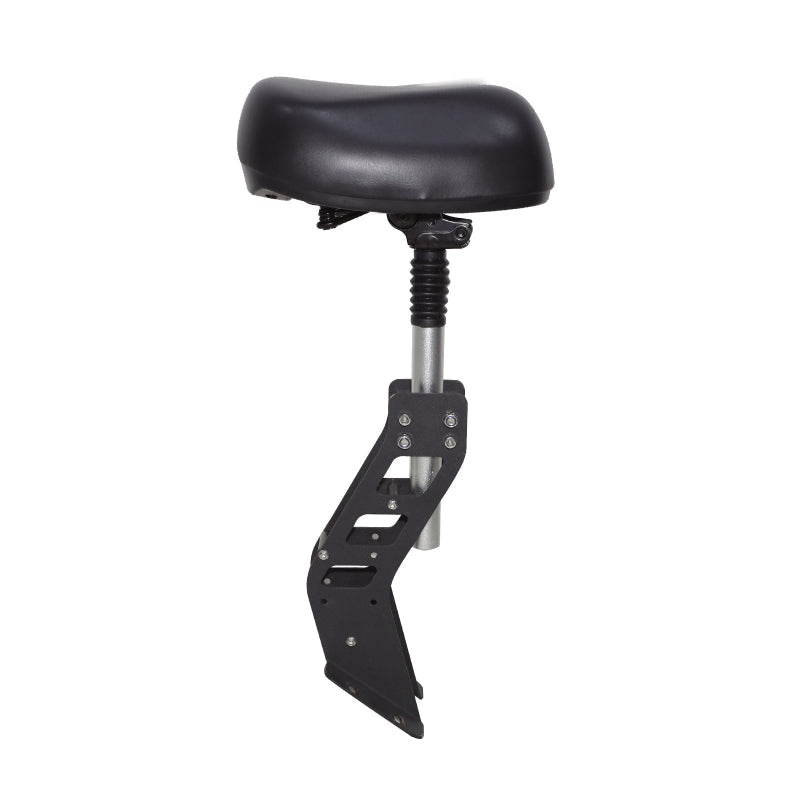

• El paquete incluye: Cojín de asiento, tija de sillín, soporte de montaje, abrazadera y tornillos

Guía de instalación del asiento Arwibon GT08

(Guía de instalación completa del asiento GT08)

⚠️ Aviso de seguridad

• Asegúrese de que el patinete esté apagado antes de la instalación.
• Instale el asiento en una superficie plana para evitar que el patinete se mueva.
• El soporte del asiento soporta el peso del conductor. Asegúrese de que todos los tornillos estén completamente apretados antes de conducir.
• Revise el soporte y la tija del sillín de nuevo después de los primeros paseos.

Herramientas necesarias

• Juego de llaves Allen
• Llave o llave de vaso
• Fijador de roscas de tornillo (recomendado)

Paso 1: Instale el soporte de montaje del asiento

1. Prepare el área de montaje

1. Coloque el patinete GT08 en una superficie estable.
2. Limpie el área de la plataforma trasera donde se instalará el soporte del asiento.
3. Compruebe los orificios de montaje en la plataforma y asegúrese de que no haya suciedad o residuos que los bloqueen.

2. Coloque el soporte del asiento

1. Saque el soporte de montaje del asiento.
2. Coloque el soporte en la parte trasera de la plataforma.
3. Alinee todos los orificios de montaje con los orificios de la plataforma del patinete.
4. Asegúrese de que el soporte quede plano contra la superficie de la plataforma.

3. Instale los tornillos

1. Inserte los tornillos de montaje a través de los orificios del soporte.
2. Instale las arandelas y tuercas desde la parte inferior si están incluidas.
3. Apriete los tornillos a mano primero para mantener el soporte en la posición correcta.

4. Apriete completamente el soporte

1. Use una llave Allen para apretar los tornillos.

2. Apriete los tornillos en orden diagonal:

   • Delante a la izquierda
   • Detrás a la derecha
   • Delante a la derecha
   • Detrás a la izquierda

3. Compruebe que el soporte no se mueva ni se tambalee después de apretarlo.

Consejo de instalación:
No apriete completamente un tornillo primero. Apretarlos uniformemente ayuda a que el soporte quede plano y evita que se afloje durante la conducción.

Paso 2: Monte el cojín del asiento y la tija del sillín

1. Prepare el cojín del asiento

1. Voltee el cojín del asiento.
2. Localice los rieles de montaje de metal debajo del asiento.
3. Prepare la abrazadera del asiento y los herrajes de fijación.

2. Instale la abrazadera del asiento

1. Coloque la abrazadera en el riel del asiento.
2. Inserte la tija del sillín en la posición de la abrazadera.
3. Instale los tornillos de fijación y las tuercas.
4. Apriételos ligeramente primero para que la posición del asiento aún se pueda ajustar.

3. Ajuste la posición del asiento

Antes de apretar completamente:

• Deslice el asiento hacia adelante o hacia atrás para encontrar una posición de conducción cómoda.
• Ajuste el ángulo del asiento según sus preferencias.
• Mantenga el asiento nivelado o ligeramente inclinado hacia arriba en la parte delantera.

Después del ajuste, apriete firmemente todos los tornillos de la abrazadera.

Paso 3: Instale el conjunto del asiento en el patinete

1. Inserte la tija del sillín

1. Inserte la tija del sillín montada en el soporte de montaje instalado en la plataforma.
2. Empuje la tija del sillín hacia abajo hasta que alcance la altura correcta.

2. Ajuste la altura del asiento

Ajuste la altura del asiento según su posición de conducción:

• Sus pies deben poder alcanzar la plataforma cómodamente.
• Sus rodillas deben permanecer ligeramente dobladas al sentarse.
• El asiento no debe afectar el control del manillar.

3. Bloquee la tija del sillín

1. Cierre la abrazadera de liberación rápida en el soporte de montaje.

2. Si la abrazadera está demasiado floja:

   • Abra la abrazadera.
   • Ajuste ligeramente la tuerca de apriete.
   • Cierre la abrazadera de nuevo.

3. Confirme que la tija del sillín no puede girar ni deslizarse hacia abajo.

Paso 4: Comprobación final del apriete

Antes de conducir, compruebe todos los puntos de conexión:

Soporte del asiento

• Confirme que los tornillos de montaje de la plataforma estén apretados.
• Asegúrese de que el soporte no se mueva.

Abrazadera del asiento

• Compruebe que el cojín del asiento no gira.
• Confirme que los tornillos de la abrazadera estén completamente apretados.

Tija del sillín

• Asegúrese de que la abrazadera de liberación rápida esté bloqueada.
• Compruebe que la altura del asiento se mantenga estable.

Prueba final

1. Siéntese en el asiento y aplique lentamente el peso corporal.
2. Compruebe si el asiento se mantiene estable.
3. Mueva el manillar hacia la izquierda y hacia la derecha para confirmar que el asiento no interfiere con la dirección.
4. Realice una breve prueba de conducción a baja velocidad.
5. Vuelva a revisar los tornillos después de la primera conducción.

Una vez completadas todas las comprobaciones, la instalación del asiento Arwibon GT08 está terminada. El patinete ya está listo para una experiencia de conducción sentada más cómoda.
