Motor y neumático del patinete eléctrico Arwibon GT08

Conjunto de motor y neumático de patinete eléctrico Arwibon GT08

Reemplazo del neumático del motor delantero/trasero para el patinete eléctrico Arwibon GT08

⚠️ Por favor, confirme la posición de la rueda antes de la compra.
Este producto tiene dos versiones: Conjunto de motor y neumático de rueda delantera y Conjunto de motor y neumático de rueda trasera. Por favor, seleccione el correcto según su patinete.

Detalles del producto

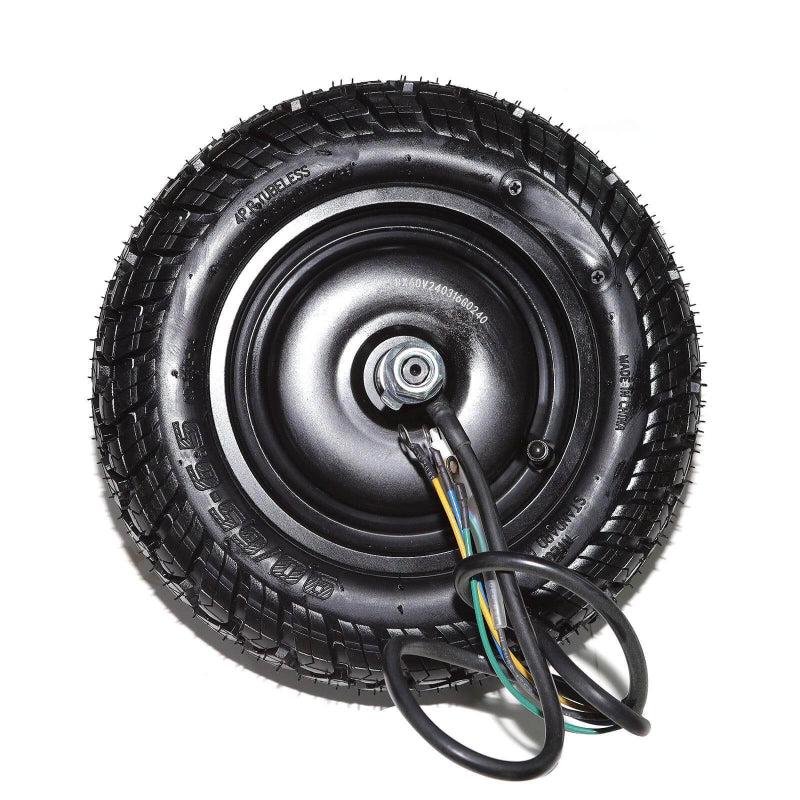

• Modelo: Patinete eléctrico Arwibon GT08
• Parte: Conjunto de motor + neumático
• Tamaño: 11 pulgadas
• Opciones: Rueda delantera / Rueda trasera
• Función: Reemplazar el motor dañado o el conjunto de neumático desgastado
• El paquete incluye: 1 × Conjunto de motor y neumático

Guía de reemplazo de motor y neumático Arwibon GT08

(Guía de reemplazo de motor de rueda delantera / trasera)

⚠️ Aviso de seguridad

• Apague el patinete completamente antes de la reparación.
• Desconecte el conector de alimentación de la batería antes de tocar el cableado del motor.
• La rueda del motor es pesada. Apoye el patinete de forma segura antes de retirarla.
• Mantenga todas las arandelas y espaciadores en la posición original durante la extracción.

Herramientas necesarias

• Juego de llaves Allen
• Llave grande o llave de tubo
• Destornillador
• Tijeras o cortacables
• Bridas nuevas

Cómo desmontar el motor de un patinete eléctrico Arwibon GT08

Paso 1: Preparar el patinete

1. Apague el patinete GT08.
2. Coloque el patinete en una superficie de trabajo estable.
3. Levante la rueda que necesita reemplazo:
   • Para el reemplazo del motor delantero, apoye la parte delantera del patinete.
   • Para el reemplazo del motor trasero, apoye la parte trasera del patinete.
4. Asegúrese de que la rueda esté completamente levantada del suelo antes de comenzar.

Paso 2: Desconectar el cableado del motor

1. Retire los tornillos de la cubierta de la plataforma con una llave Allen.
2. Abra con cuidado la cubierta de la plataforma para acceder al área del controlador.
3. Localice la conexión del cable del motor.
4. Desconecte primero el enchufe de alimentación de la batería.

⚠️ Importante:
Nunca retire los cables del motor mientras la batería esté conectada.

5. Desconecte los cables del motor:
   • Cables de fase (amarillo, azul, verde)
   • Conector de señal del motor
6. Corte las bridas que sujetan el cable del motor al chasis.
7. Retire el cable del motor de su posición de enrutamiento original.

Paso 3: Retirar los componentes del freno

1. Localice la pinza de freno cerca de la rueda.
2. Retire los tornillos de fijación de la pinza.
3. Mueva cuidadosamente la pinza a un lado.

⚠️ No presione la palanca de freno después de quitar la pinza.

4. Mantenga la pinza de freno alejada del área de trabajo para evitar daños.

Paso 4: Retirar el conjunto de motor y neumático antiguo

1. Localice las tuercas del eje en ambos lados de la rueda.
2. Utilice una llave grande para aflojar las tuercas del eje.
3. Retire las tuercas y mantenga las arandelas en orden.
4. Sujete firmemente la rueda del motor con ambas manos.
5. Retire el conjunto de rueda de la horquilla delantera o del basculante trasero.

⚠️ Nota:
La rueda del motor es pesada. No la deje caer de repente, ya que esto podría dañar el cable del motor o los conectores.

Cómo instalar el motor de un patinete eléctrico Arwibon GT08

Paso 5: Instalar el nuevo conjunto de motor y neumático

1. Coloque la nueva rueda del motor en la posición de montaje original.
2. Asegúrese de que el eje encaje completamente dentro de la ranura de montaje.
3. Instale las arandelas y espaciadores originales en el mismo orden.
4. Apriete ambas tuercas del eje de manera uniforme.

Verifique:

• La rueda está centrada
• El eje está completamente asentado
• La rueda gira suavemente

Paso 6: Volver a conectar el cableado del motor

1. Encamine el nuevo cable del motor a través de la trayectoria original del cable.
2. Conecte los cables de fase del motor:
   • Amarillo → Amarillo
   • Azul → Azul
   • Verde → Verde
3. Conecte el enchufe de señal del motor.
4. Asegure el cable con nuevas bridas.

Asegúrese de que:

• El cable no toque el neumático
• El cable no esté estirado al girar
• Los conectores estén completamente insertados

Paso 7: Volver a instalar los componentes del freno

1. Vuelva a instalar la pinza de freno en el soporte de montaje.
2. Apriete los tornillos de fijación.
3. Gire la rueda con la mano.
4. Compruebe que el disco de freno no roce excesivamente.
5. Ajuste la posición de la pinza si es necesario.

Prueba final

Antes de cerrar la cubierta de la plataforma:

1. Vuelva a conectar el enchufe de alimentación de la batería.
2. Encienda el patinete.
3. Levante la rueda y pruebe lentamente el acelerador.
4. Compruebe:
   • Dirección de rotación del motor
   • Aceleración suave
   • Sin ruido anormal
   • Funcionamiento del freno

Después de confirmar que todo funciona correctamente:

1. Organice el cableado interno.
2. Vuelva a instalar la cubierta de la plataforma.
3. Apriete todos los tornillos.

El reemplazo del motor y neumático del Arwibon GT08 está completo.
