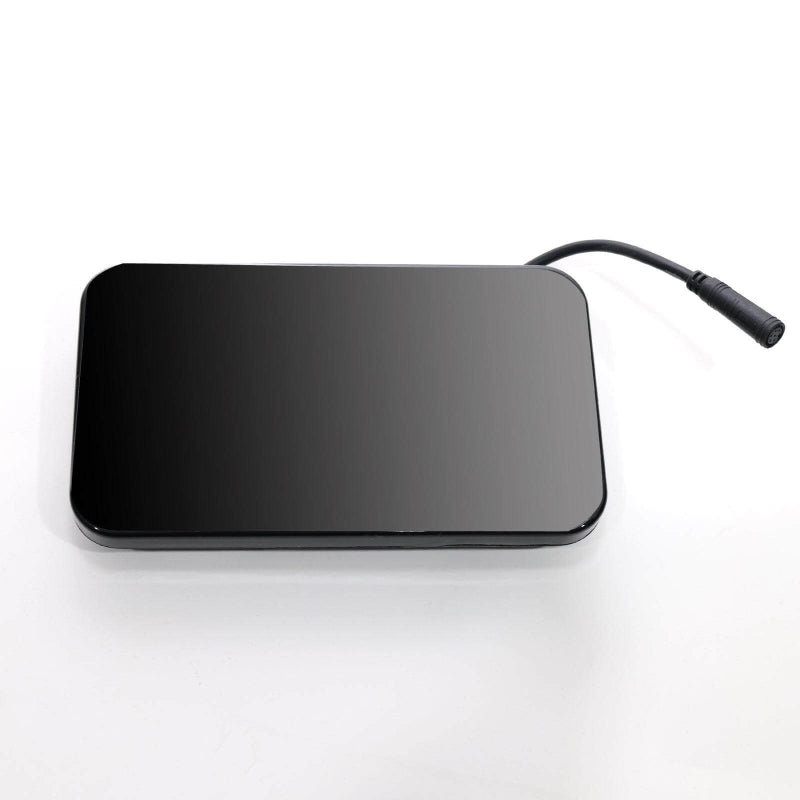

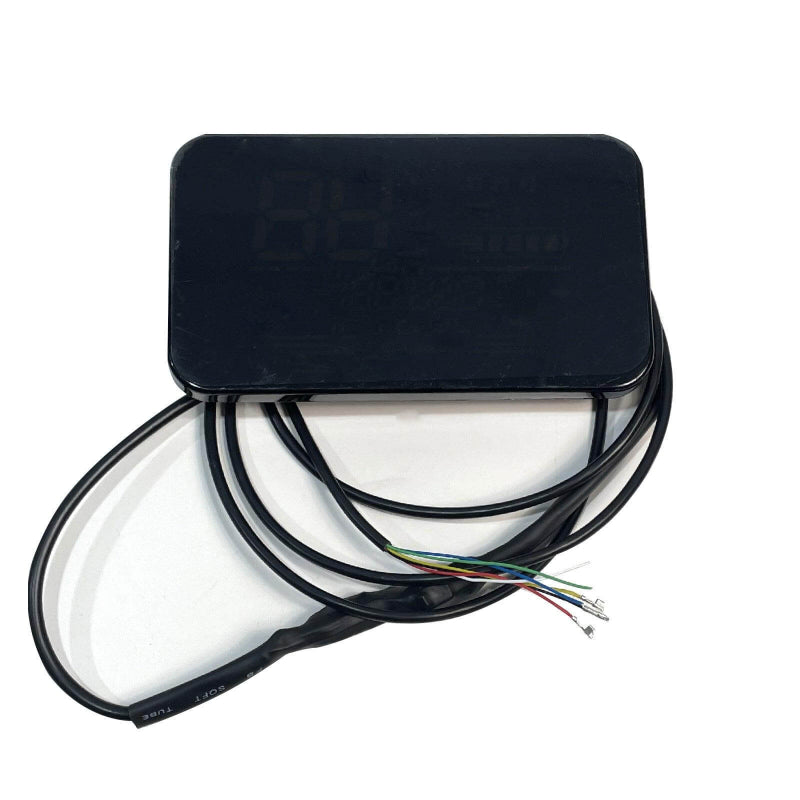

Kit de tablero para scooter eléctrico Arwibon GT08

Kit de tablero para patinete eléctrico Arwibon GT08

Reemplazo de tablero para patinete eléctrico Arwibon GT08

Compatible con el patinete eléctrico Arwibon GT08. Este kit de tablero se utiliza para reemplazar pantallas dañadas o defectuosas y restaurar la visualización de la velocidad, la batería y la información de viaje.

⚠️ Aviso de compra

El tablero del GT08 tiene versiones antiguas y nuevas. La principal diferencia es el tipo de conector.
Por favor, compruebe el conector de su tablero original antes de comprar para asegurarse de seleccionar la versión correcta. Una selección incorrecta del conector puede causar fallos en la instalación.

Detalles del producto

• Modelo: Patinete eléctrico Arwibon GT08
• Parte: Kit de tablero
• Función: Visualización de velocidad, visualización de batería, visualización de información del patinete
• El paquete incluye: 1 × Kit de tablero

Guía de reemplazo del tablero Arwibon GT08

(Guía de reemplazo de pantalla grande)

⚠️ Aviso de seguridad

• Apague el patinete completamente antes del reemplazo.
• No tire directamente de los cables al desconectar los enchufes.
• Después de la instalación, proteja el conector con cinta aislante para evitar la entrada de agua y polvo.

Herramientas necesarias

• Juego de llaves Allen
• Tijeras o cuchillo
• Cinta aislante eléctrica

Quitar el tablero original

1. Quitar la protección de cables

1. Encuentre el cable del tablero debajo del manillar.
2. Retire la funda de cable espiral negra alrededor del cableado.
3. Corte y retire cuidadosamente la cinta aislante alrededor del conector.
4. No corte los cables internos.

2. Desconectar el cable del tablero

1. Encuentre el conector del tablero dentro del haz de cables.
2. Sujete el conector de plástico y sepárelo.
3. No tire del cable en sí.

3. Quitar la pantalla del tablero

1. Utilice una llave Allen para quitar los tornillos de fijación del tablero.
2. Retire el tablero original del soporte de montaje.
3. Extraiga el cable viejo con cuidado.

Instalar el nuevo tablero

1. Fijar el nuevo tablero

1. Coloque el nuevo tablero en el soporte de montaje original.
2. Alinee los orificios de los tornillos.
3. Apriete los tornillos de fijación.

2. Conectar el cable

1. Pase el nuevo cable del tablero a lo largo de la trayectoria del cableado original.
2. Conecte el enchufe del tablero al conector del cableado del patinete.
3. Asegúrese de que el conector esté completamente insertado.

3. Proteger el conector

1. Envuelva el conector con cinta aislante eléctrica.
2. Vuelva a instalar la funda de cable espiral negra.
3. Asegúrese de que el cableado esté ordenado y no estirado.

Verificación final

1. Encienda el patinete.
2. Verifique que el tablero se ilumine normalmente.
3. Pruebe la visualización de la velocidad, el nivel de la batería y la información de viaje.
4. Confirme que el tablero esté firmemente fijado antes de conducir.

Reemplazo completado.
