Controlador de scooter eléctrico Arwibon GT08

Juego de controladora de patinete eléctrico Arwibon GT08

Kit de controladoras de motor delantero y trasero para patinete eléctrico Arwibon GT08

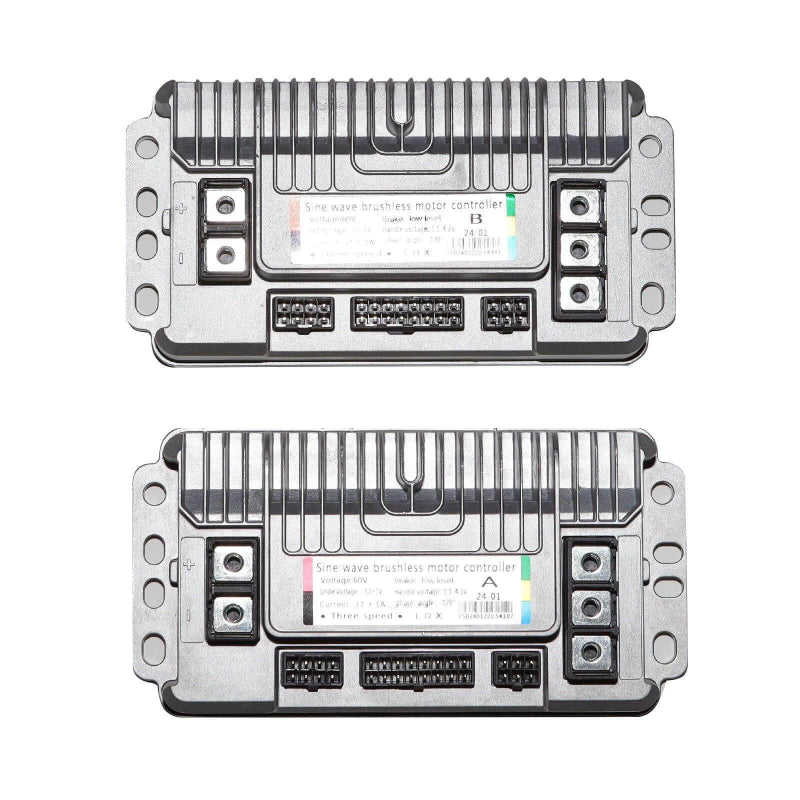

El juego de controladoras Arwibon GT08 incluye tanto la controladora de la rueda delantera como la de la rueda trasera. Está diseñado para gestionar la salida de potencia entre la batería y los motores duales, controlando la aceleración, el funcionamiento del motor y la respuesta de frenado.

Este kit de repuesto es adecuado para patinetes GT08 con sistemas de motor dual y restaura el control de potencia normal cuando las controladoras originales están dañadas o defectuosas.

Detalles del producto

• Modelo: Patinete eléctrico Arwibon GT08
• Parte: Controladora de motor delantero + Juego de controladoras de motor trasero
• Cantidad: 2 controladoras
• Función: Reemplazo de control de potencia de motor dual
• El paquete incluye:
  • 1 × Controladora de rueda delantera
  • 1 × Controladora de rueda trasera

Guía de reemplazo de controladoras duales Arwibon GT08

(Guía de reemplazo de controladoras delantera y trasera)

⚠️ Aviso de seguridad

• Apague el patinete antes de reemplazar.
• Desconecte el conector de alimentación de la batería antes de trabajar en las controladoras.
• Mantenga el cableado de la controladora delantera y trasera separado e instálelas en las posiciones correctas.
• Revise todos los conectores y tornillos antes de encender.

Herramientas necesarias

• Juego de llaves Allen
• Destornillador
• Cinta aislante (si es necesario)

Paso 1: Abrir el compartimento de la batería

1. Apague el patinete GT08.
2. Retire los tornillos de la tapa de la plataforma.
3. Levante con cuidado la tapa de la plataforma para acceder al compartimento de la controladora.
4. Localice las controladoras del motor delantero y trasero.

Paso 2: Retirar las controladoras originales

1. Desconecte el conector de alimentación principal de la batería.
2. Desconecte los conectores de señal de la controladora.
3. Retire los cables del motor:
   • Cable amarillo
   • Cable azul
   • Cable verde
4. Retire los tornillos de fijación de la controladora.
5. Saque las antiguas controladoras delantera y trasera.

⚠️ Importante:
Las dos controladoras controlan motores diferentes. Marque la posición del cableado antes de retirarlo para evitar conexiones incorrectas.

Paso 3: Instalar las nuevas controladoras

1. Instale la nueva controladora de rueda delantera en la posición original.
2. Instale la nueva controladora de rueda trasera en la posición original.
3. Apriete los tornillos de montaje.
4. Conecte todos los enchufes de señal.
5. Conecte los cables de fase del motor de acuerdo con el orden de cableado original.
6. Vuelva a conectar el conector de alimentación principal de la batería.

Paso 4: Comprobación del cableado

Antes de cerrar la tapa de la plataforma:

• Confirme que la controladora delantera se conecta al motor delantero.
• Confirme que la controladora trasera se conecta al motor trasero.
• Asegúrese de que todos los conectores estén completamente insertados.
• Asegúrese de que ningún cable quede presionado por la tapa de la plataforma.

Prueba final

1. Encienda el patinete.
2. Levante ambas ruedas del suelo.
3. Pruebe lentamente el acelerador.
4. Compruebe que los motores delantero y trasero funcionan normalmente.
5. Pruebe las funciones de frenado y visualización.

Después de confirmar que todo funciona correctamente, vuelva a instalar la tapa de la plataforma. El reemplazo de la controladora de motor dual Arwibon GT08 está completo.
